Geological Characteristics and Metallogenic Geological Conditions of the Woxi Gold−Antimony−Tungsten Deposit in Yuanling, Hunan Province
-
摘要:
沃溪矿床为湖南雪峰成矿带弧形转折端非常重要且极具特色的金锑钨共生超大型矿床，矿体赋存于北西西向断裂破碎带中，赋矿围岩为元古界板溪群马底驿组中上部绢云母化板岩。矿床类型为中低温热液石英脉型金锑钨矿床。笔者在实地调查并结合前人研究成果基础上，对该矿床地质特征、围岩蚀变和成矿地质条件进行了系统分析和总结。矿区围岩蚀变作用强烈，绢云母化、黄铁矿化和硅化与金锑钨成矿关系密切，此外还有伊利石化、碳酸盐化和绿泥石化等。矿床成矿作用分为热液成矿期及表生氧化期两个成矿期，其中热液成矿期可划分为石英–白钨矿–黄铁矿、自然金–黄铁矿–石英、辉锑矿–方锑金矿–石英和碳酸盐–石英4个阶段。矿床主要受地层和构造控制，是地层、构造和围岩蚀变三者在有利成矿条件下耦合的产物，其中地层为成矿提供了物源，一级断裂构造为成矿流体提供运移通道，二级次生层间断裂和节理裂隙提供了容矿空间，围岩蚀变则是成矿富集的必备条件，三者也是矿区找矿的直接标志。
Abstract:The Woxi gold antimony tungsten deposit is an important and characteristic gold antimony tungsten symbiotic super large deposit in the arc turning end of Xuefeng metallogenic belt in Hunan province.The deposit controlled by NWW trending faults, and hosted in purplish discoloration sericite slate in the middle and upper part of Madiyi formation of the Proterozoic Banxi group. The genesis of the deposit is metamorphic hydrothermal quartz vein type gold antimony tungsten deposit. Based on the field investigation and previous research results, this paper systematically analyzes and summarizes the geological characteristics, wall rock alteration and metallogenic geological conditions of the deposit. The wall rock alteration in the mining area is strong, pyritization and silicification are closely related to the gold antimony tungsten mineralization. In addition, there are illitization, carbonation and chloritization . The mineralization of the deposit can be divided into two metallogenic periods: hydrothermal metallogenic period and supergene oxidation period. The hydrothermal metallogenic period of the deposit can be divided into four stages: quartz–scheelite–pyrite stage, natural gold–pyrite–quartz stage, stibnite–fangantimony gold–quartz stage and carbonate–quartz stage. The deposit is mainly controlled by stratum , structure and wall rock alteration, which is the product of the coupling of stratum, structure and wall rock alteration under favorable metallogenic conditions. Among them,stratum provides material source for mineralization, primary fault structure provides migration channel for metallogenic fluid, and secondary interlayer faults and joint fissures provide ore holding space. Wall rock alteration is the necessary condition for metallogenic enrichment, and the three factors are also the direct signs of ore prospecting in the mining area.
-
青藏高原的形成与演化经历了多个洋盆的闭合以及陆陆碰撞过程，由此形成了高原上多个近EW向延伸的构造缝合带，将青藏高原划分为多个次级地块（Zhu et al., 2011; Kapp et al., 2019）。其中，班公湖–怒江缝合带（以下简称班–怒带）横亘于青藏高原中部，是中生代班公湖–怒江特提斯洋（以下简称班-怒洋）构造演化的残迹，其EW向延伸达2 000 km以上，构成了拉萨地块与羌塘地块之间的地质界线（图1a）。
![]()
图 1 青藏高原构造单元划分图（a）、南羌塘地块中—晚侏罗世侵入岩展布图（b）、卡易错地区地质简图（c）1.第四系；2.上三叠统日干配错组；3.古新统—始新统牛堡组；4.中—晚侏罗世花岗岩；5. 构造岩快；6. 断层；7. 角度不整合；8. 湖泊；9. 采样点；10. 锆石U-Pb年龄（本文）；11. 锆石U-Pb年龄（引用）；JSSZ.金沙江缝合带；LSSZ.龙木措–双湖缝合带；BNSZ.班公湖–怒江缝合带；IYZSZ.印度–雅鲁藏布缝合带；LT.拉萨地块；SQ.南羌塘地块；NQ.北羌塘地块；年龄数据引自Li等（2014）、Liu等（2014）、Wu等（2016）、Sun等（2020）、Yang等（2021）Figure 1. (a) Tectonic subdivision of the Tibetan Plateau, (b) distribution of Middle-Late Jurassic intrusive rocks within Southern Qiangtang block and (c) simplified geological map of the Kayico area, Tibet中生代以来，受班–怒洋俯冲闭合过程的影响，在班–怒带上及其两侧发育了大规模的火山岩浆活动，这些多期次岩浆岩记录了洋盆开合过程的信息，是反演区域构造–岩浆演化的关键，为揭示班–怒洋俯冲闭合过程提供了重要约束（李永飞等, 2005; Zhu et al., 2011, 2016; Pan et al., 2012; Wu et al., 2016, 2019a, 2019b; 刘海永等, 2019; 吴浩等, 2020）。然而，尽管国内外学者先后在青藏高原中部开展了大量的地质研究工作，但是关于区域上中生代多期次、多样性岩浆活动的成因与深部动力学过程尚存有较大的争议，是众多学者关注的热点（Kapp et al., 2007; Pan et al., 2012; Zhu et al., 2016; Fan et al., 2017）。近年来，越来越多的岩浆岩研究资料表明羌塘地块的南缘出露着大规模的中—晚侏罗世岩浆岩（图1b），并显示复杂的地球化学组成，仅在中酸性侵入岩中就先后识别了普通钙碱性I型花岗岩、高分异型花岗岩、富Na埃达克岩与富K埃达克岩等岩石类型（Li et al., 2014; Wu et al., 2018）。然而，羌塘地块南缘中—晚侏罗世多样性岩石类型之间究竟有何成因联系、形成于何种构造环境、反映了怎样的深部动力学过程尚不明确，亟待进一步研究。不仅如此，尽管关于班-怒洋的闭合时限仍存有争议（Kapp et al., 2007; Wu et al., 2019b; Fan et al., 2021），但是当前的研究普遍认为青藏高原中部中-晚侏罗世岩浆岩形成于洋壳俯冲背景，是班–怒洋洋壳俯冲消减引发的弧型岩浆活动（Li et al., 2014; Wu et al., 2016, 2018）。因此，查明羌塘地块南缘中—晚侏罗世岩浆作用过程，不仅对认识班–怒洋构造演化史具有重要的指示意义，同时对探讨俯冲带弧型岩浆起源与演化、壳幔物质循环与交换过程同样具有重要的约束。
藏北卡易错地区发育着大规模的晚侏罗世酸性侵入岩，为揭示班-怒洋俯冲过程、探讨俯冲带复杂的构造–岩浆活动提供了理想的研究对象（图1b）。本次在详细野外地质调查工作的基础上，对藏北卡易错地区出露的花岗闪长岩体进行了系统的岩石学、地质年代学、地球化学和同位素的研究工作，以此确定花岗闪长岩的形成时代与岩石成因，进一步对比区域岩浆岩研究资料，共同约束区域构造–岩浆过程，为揭示班–怒洋俯冲过程、探讨青藏高原早期形成与演化史提供新的约束。
1. 地质背景与岩石学特征
研究表明青藏高原自中生代以来经历了多个地块的闭合、碰撞过程，由此形成了青藏高原上近EW向延伸的多个构造缝合带，并将青藏高原从北至南划分为可可西里–松潘–甘孜地块、北羌塘地块、南羌塘地块、拉萨地块和喜马拉雅地块等多个次级地块（Zhu et al., 2011; Kapp et al., 2019）（图1a）。其中，班-怒带夹持于南羌塘地块和拉萨地块之间，大量的岩浆岩在南羌塘地块的南缘出露着大规模的中－晚侏罗世岩浆岩，该期岩浆岩以中酸性侵入岩为主，具有持续时间长、地球化学组分多样的特征，为探讨青藏高原早期形成与演化过程提供了理想的研究对象。
本次研究区卡易错地区位于日土县NE方向约45 km，大地构造位置处于班-怒带以北、南羌塘地块的南缘。区内构造–地层格架近NW–SE向展布，其研究区西南部主要以上三叠统日干配错组（T3r）灰岩夹砂岩和古新统—始新统牛堡组（E1-2n）砂、砾岩为主；而研究区东北部主要以酸性侵入岩为主。此外，受构造作用的影响，区内出露着大量的灰岩和砾岩的构造岩块（图1c）。前人已经对区内花岗岩体进行了初步的年代学和地球化学的研究工作，研究认为卡易错岩体形成于中—晚侏罗世（168～160 Ma），其地球化学组成指示岩石类型以高分异型花岗岩为主，是古老的变火成岩地壳部分熔融并经历广泛结晶分异作用的产物（Li et al., 2014; Liu et al., 2014）。
本次研究的花岗闪长岩（E 80°6′25″；N 33°28′20″）呈岩株状侵入于构造岩块之中（图2a），出露规模长约为10 m、宽约为3 m，岩石整体呈灰黑色，块状构造，中粗粒花岗结构（图2b），矿物组成以长石、角闪石、石英为主，粒度在0.5～2 mm之间，副矿物有锆石、磷灰石等（图2c、图2d）。
![]()
图 2 卡易错花岗闪长岩野外(a、b)与室内镜下照片(c、d)Hb.角闪石；Pl.斜长石Figure 2. (a, b) Field and (c, d) petrographic photographs of Kayico granodiorite2. 分析方法
本次锆石U-Pb、全岩主微量地球化学与锆石Lu-Hf同位素测试分析工作均在武汉上谱分析科技有限责任公司完成。锆石U-Pb同位素定年和微量元素含量利用LA-ICP-MS同时分析完成，GeolasPro激光剥蚀系统由COMPexPro 102 ArF 193 nm准分子激光器和MicroLas光学系统组成，ICP-MS型号为Agilent 7700e，详细的仪器参数和分析流程见Zong等（2017）和李艳广等（2023）。分析数据的离线处理（包括对样品和空白信号的选择、仪器灵敏度漂移校正、元素含量及U-Pb同位素比值和年龄计算）采用软件ICPMSDataCal（Liu et al., 2008, 2010）完成。锆石样品的U-Pb年龄谐和图绘制和年龄加权平均计算采用Isoplot/Ex_ver3（Ludwig, 2003）完成。全岩主量元素含量利用日本理学PrimusⅡ X射线荧光光谱仪（XRF）分析完成，微量元素含量利用Agilent 7700e ICP-MS分析完成。原位微区锆石Lu-Hf同位素比值测试利用激光剥蚀多接收杯等离子体质谱（LA-MC-ICP-MS）完成。激光剥蚀系统为Geolas HD（Coherent，德国），MC-ICP-MS为Neptune Plus（Thermo Fisher Scientific，德国）。
3. 分析结果
3.1 锆石U-Pb定年与Lu-Hf同位素
花岗闪长岩锆石整体呈无色透明的长柱状，晶形完好，粒径为200～300 μm，长宽比为2∶1～3∶1（图3）。本次共对20颗锆石进行测试分析工作（表1），20颗锆石测点206Pb/238U年龄均集中在162～154 Ma之间。在谐和图上（图3），所有测点都落在谐和线上或附近区域，获得锆石206Pb/238U年龄加权平均值为（158.4±1.8）Ma（MSWD=0.15），这与前人在卡易错花岗岩体中获得的168～160 Ma的年龄信息基本一致，代表了花岗闪长岩的形成时代。
![]()
图 3 锆石CL图像、锆石U-Pb谐和图和年龄分布图Figure 3. Cathodoluminescence (CL) images, U-Pb concordia plots and age distribution for zircons表 1 卡易错花岗闪长岩LA-ICP-MS锆石U-Pb定年分析结果Table 1. LA-ICP-MS U-Pb dating results for zircons of Kayico granodiorites点号 同位素比值（1σ） 年龄比值（Ma） 207Pb/206Pb 1σ 207Pb/235U 1σ 206Pb/238U 1σ 207Pb/206Pb 1σ 207Pb/235U 1σ 206Pb/238U 1σ 18T12-01 0.04954 0.00219 0.17017 0.00781 0.02491 0.00066 173 59 160 7 159 4 18T12-02 0.04929 0.00266 0.16824 0.00927 0.02475 0.00067 162 78 158 8 158 4 18T12-03 0.04965 0.00191 0.16944 0.00690 0.02475 0.00064 179 50 159 6 158 4 18T12-04 0.04989 0.00233 0.16974 0.00824 0.02467 0.00064 190 66 159 7 157 4 18T12-05 0.04939 0.00438 0.17064 0.01519 0.02505 0.00071 166 147 160 13 159 4 18T12-06 0.05092 0.00237 0.16985 0.00810 0.02419 0.00066 237 61 159 7 154 4 18T12-07 0.04885 0.00211 0.16623 0.00740 0.02467 0.00067 141 56 156 6 157 4 18T12-08 0.04955 0.00218 0.17037 0.00777 0.02493 0.00066 174 59 160 7 159 4 18T12-09 0.04888 0.00299 0.16655 0.01042 0.02471 0.00064 142 95 156 9 157 4 18T12-10 0.05012 0.00238 0.17289 0.00852 0.02501 0.00065 201 67 162 7 159 4 18T12-11 0.04908 0.00453 0.16867 0.01561 0.02492 0.00071 152 154 158 14 159 4 18T12-12 0.04889 0.00190 0.16671 0.00681 0.02472 0.00065 143 50 157 6 157 4 18T12-13 0.04940 0.00280 0.17026 0.00980 0.02499 0.00069 167 83 160 9 159 4 18T12-14 0.04970 0.00173 0.16964 0.00637 0.02475 0.00064 181 43 159 6 158 4 18T12-15 0.04905 0.00219 0.16888 0.00775 0.02496 0.00068 150 59 158 7 159 4 18T12-16 0.04950 0.00233 0.17051 0.00831 0.02498 0.00066 172 66 160 7 159 4 18T12-17 0.05017 0.00176 0.17246 0.00651 0.02492 0.00064 203 44 162 6 159 4 18T12-18 0.04892 0.00463 0.16803 0.01594 0.02490 0.00071 144 159 158 14 159 4 18T12-19 0.05000 0.00226 0.17212 0.00808 0.02496 0.00066 195 62 161 7 159 4 18T12-20 0.04862 0.00207 0.17018 0.00751 0.02538 0.00068 130 56 160 7 162 4 此外，对8颗获得谐和年龄的锆石进行原位Lu-Hf同位素测试（表2），8颗锆石测点的176Yb/177Hf在
0.012865 ～0.037412 之间，176Lu/177Hf在0.000427 ～0.001145 之间，表明所测锆石放射成因Hf的积累很少（吴福元等, 2007），测定的176Hf/177Hf（0.282602 ～0.282669 ）值可以用来代替锆石的初始176Hf/177Hf值。8个测点Hf同位素地壳模式年龄TDMC为1090 ～1222 Ma，对应的εHf（t）值变化范围在−2.66～−0.27之间。表 2 卡易错花岗闪长岩锆石Lu-Hf同位素组成Table 2. Lu-Hf isotopes of zircons from the Kayico granodiorites.点号 年龄 （Ma） 176Hf/177Hf 1σ 176Lu/177Hf 1σ 176Yb/177Hf 1σ εHf（0） 1σ εHf（t） 1σ TDM1 TDMC fLu/Hf 18T12-01 159 0.282608 0.000008 0.000562 0.000003 0.017391 0.000117 −5.81 0.59 −2.38 0.60 901 1207 −0.98 18T12-02 158 0.282602 0.000009 0.000996 0.000005 0.031211 0.000271 −6.03 0.61 −2.66 0.62 921 1222 −0.97 18T12-03 158 0.282609 0.000010 0.000842 0.000026 0.026596 0.000831 −5.77 0.61 −2.39 0.62 907 1207 −0.97 18T12-04 154 0.282618 0.000010 0.000867 0.000013 0.027469 0.000376 −5.46 0.62 −2.17 0.63 895 1191 −0.97 18T12-05 159 0.282641 0.000009 0.000427 0.000002 0.012865 0.000067 −4.65 0.61 −1.20 0.62 853 1142 −0.99 18T12-06 157 0.282643 0.000009 0.000608 0.000005 0.019402 0.000131 −4.57 0.60 −1.18 0.61 854 1139 −0.98 18T12-07 159 0.282631 0.000008 0.000532 0.000001 0.016431 0.000077 −4.98 0.59 −1.55 0.60 868 1161 −0.98 18T12-08 159 0.282669 0.000009 0.001145 0.000043 0.037412 0.001346 −3.64 0.60 −0.27 0.61 829 1090 −0.97 3.2 地球化学
本次共采集4件花岗闪长岩样品进行全岩主微量元素地球化学分析工作，分析结果见表3。4件样品的地球化学组成相对均一，其SiO2含量为62.6%～65.2%，Al2O3含量为15.9%～16.6%，TiO2含量为0.68%～0.81%，TFe2O3含量为4.53%～5.37%，MgO含量为2.06%～2.34%，全碱（Na2O+K2O）含量为5.40%～5.56%，Na2O/K2O值为0.94～1.10，Mg#为50～52。在岩石类型判别图解中（图4a），样品均在花岗闪长岩区域；在K2O-SiO2图解中（图4b），样品显示中钾–高钾钙碱性的特征；在A/NK-A/CNK图解中（图3c），样品整体显示弱过铝质的特征（A/CNK=1.02～1.05）。以上主量元素地球化学组成表明样品整体显示弱过铝质中钾-高钾钙碱性花岗闪长岩的特征。
表 3 卡易错花岗闪长岩全岩主量（%）和微量（10−6）元素分析结果Table 3. Whole-rock major (%) and trace (10−6) element contents of Kayico granodiorites元素 T12h1 T12h2 T12h3 T12h4 元素 T12h1 T12h2 T12h3 T12h4 SiO2 63.6 65.2 64.5 62.6 Zr 248 230 244 245 TiO2 0.78 0.68 0.71 0.81 Nb 13.8 13.1 13.7 14.1 Al2O3 16.1 15.9 16.2 16.6 Sn 3.58 5.26 4.55 4.30 TFe2O3 5.37 4.53 4.82 5.12 Cs 17.5 21.1 14.6 20.0 MnO 0.08 0.06 0.07 0.07 Ba 457 383 401 428 MgO 2.34 2.06 2.07 2.33 La 29.8 32.7 32.1 30.2 CaO 4.48 4.44 4.38 4.83 Ce 66.7 68.5 63.0 61.6 Na2O 2.70 2.74 2.83 2.74 Pr 6.97 7.45 7.02 6.90 K2O 2.86 2.78 2.57 2.77 Nd 26.37 28.1 27.3 25.4 P2O5 0.15 0.13 0.14 0.15 Sm 5.26 5.68 5.75 5.24 LOI 0.99 1.11 1.30 1.30 Eu 1.11 1.05 1.14 1.16 SUM 99.5 99.7 99.5 99.3 Gd 5.08 4.65 4.55 4.66 Li 56.7 49.2 63.6 54.6 Tb 0.83 0.83 0.78 0.74 Be 1.97 2.31 2.18 2.07 Dy 4.95 5.01 4.54 4.49 Sc 14.9 12.7 13.8 14.8 Ho 1.00 1.01 0.91 0.92 V 74.0 61.3 67.1 74.1 Er 2.83 2.87 2.72 2.60 Cr 40.0 32.8 37.6 37.7 Tm 0.45 0.43 0.40 0.41 Co 15.4 11.5 12.9 12.8 Yb 2.70 2.78 2.46 2.42 Ni 16.6 14.3 15.2 15.5 Lu 0.41 0.44 0.37 0.37 Cu 104 45.7 44.1 45.7 Hf 6.64 6.24 6.79 6.29 Zn 56.6 43.1 45.7 51.6 Ta 1.02 1.10 1.05 0.98 Ga 19.2 18.8 19.1 19.5 Tl 1.33 1.40 1.13 1.34 Rb 170 185 169 178 Pb 8.40 9.57 7.76 10.2 Sr 188 181 194 203 Th 14.4 16.9 15.5 12.4 Y 28.2 28.0 26.8 24.8 U 2.18 2.88 2.52 2.23 ![]()
图 4 卡易错花岗岩TAS图解（Middlemost, 1994）（a）、K2O-SiO2图解（Le Maitre et al., 1989; Rickwood, 1989）（b）和A/NK-A/CNK图解（c）（Shand, 1943）Figure 4. (a) TAS classification diagram, (b) K2O vs. SiO2 diagram and (c) A/NK vs. A/CNK diagram of Kayico granitic rocks在球粒陨石标准化稀土元素配分曲线中，样品呈轻稀土元素富集、重稀土元素亏损的右倾模式（[La/Yb]N=7.90～9.34），同时具有不同程度的Eu负异常（Eu/Eu*=0.62～0.72）（图5a）。在原始地幔标准化蛛网图中，样品具有明显Nb、Ta等高场强元素以及Ba、Sr、Eu等大离子亲石元素的亏损（图5b）。
![]()
图 5 岩石球粒陨石标准化稀土元素模式图（a）和原始地幔标准化微量元素蛛网图（b）(标准化值引自Sun 等1989)Figure 5. (a) Chondrite-normalized rare earth element and (b) primitive-mantle–normalized multi-element patterns4. 讨论
4.1 中－晚侏罗世岩浆活动
近年来，国内外学者已经对青藏高原中部出露的岩浆岩开展了系统的研究工作，报道了大量的年代学和地球化学数据（Li et al., 2014; Liu et al., 2014; Wu et al., 2016; 刘海永等, 2022）。越来越多的研究表明在南羌塘地块南缘的卡易错、材玛、青草山、改则、荣玛、高保约一带存在一期大规模的中—晚侏罗世岩浆活动（约165～150 Ma），这些岩浆岩整体呈带状近平行于班–怒带出露，EW向延伸近上千千米，岩石类型整体以中酸性侵入岩为主，具有持续时间长、分布范围广的特征（图1b）。前人的研究在卡易错花岗岩体中获得了168～160 Ma的锆石U-Pb年龄信息（Liu et al., 2014; Li et al., 2014），本次锆石U-Pb定年工作在卡易错花岗闪长岩中获得了158 Ma的年龄，表明区内花岗岩形成于中—晚侏罗世之交，与南羌塘地块上大规模发育的中酸性侵入岩形成时代相近，应该是区域上同一期构造–岩浆活动的产物。
此外，Wu等（2018）对南羌塘地块上发育的中—晚侏罗世侵入岩进行了系统的地球化学对比研究，研究发现该期侵入岩整体显示复杂的地球化学特征，根据岩石的主、微量元素含量和同位素地球化学特征，可以划分为普通钙碱性I型花岗岩、高分异花岗岩、富Na埃达克岩与富K埃达克岩等不同的岩石类型，反应了区域上花岗质岩石复杂的岩浆源区与成岩过程。而根据现有地球化学资料，卡易错花岗岩可以划分为普通钙碱性I型花岗岩和高分异型花岗岩两类（Li et al., 2014; Liu et al., 2014），然而二者之间有何成因联系尚不明确。
4.2 构造背景
大量的岩浆岩研究资料表明青藏高原中部中生代岩浆作用整体沿班–怒带展布，主要发育在混杂带上及其两侧的南羌塘地块南缘和拉萨地块北缘，显示与与班–怒洋密切的时空联系，系统的研究工作已经初步建立中生代多期次岩浆作用与班–怒洋俯冲闭合过程之间的成因联系（Zhu et al., 2011, 2016; Kapp et al., 2019; Wu et al., 2019a, 2019b）。尽管对于班–怒洋的闭合时限一直存在争论，然而现有的争议均认为班–怒洋闭合与拉萨–羌塘地块陆陆碰撞应不早于白垩纪，而青藏高原中部侏罗纪构造演化主要受班–怒洋俯冲消减作用的影响（Liu et al., 2022）。此外，班–怒带上蛇绿混杂岩系统的年代学和地球化学的研究同样表明班–怒洋洋盆在中—晚侏罗世仍存有一定的规模（范建军等, 2019; 李志军等, 2019; 唐跃等, 2021）。
卡易错花岗闪长岩显著的Nb、Ta等元素亏损（图5），显示与俯冲成因的弧型岩浆岩相似的地球化学特征。近年来，不同学者对南羌塘地块上发育的中—晚侏罗世岩浆岩开展了大量的研究工作，陆续取得了众多的研究进展（Liu et al., 2014; Li et al., 2016; Wu et al., 2016）。其中，中酸性侵入岩整体显示陆缘弧的地球化学特征，而洋壳熔融成因的埃达克质花岗岩的识别则为深部俯冲洋壳的存在提供了最直接的岩石学证据（Li et al., 2016）。此外，区域上还陆续报道了中—晚侏罗世俯冲成因的钙碱性弧型安山岩与OIB型辉绿岩（李小波等, 2015; 董宇超等, 2016; Li et al., 2016），如此复杂多样的岩石组合反映了俯冲带上复杂的源区物质组成与循环过程。不仅如此，最近的研究提出班–怒洋的初始俯冲起始于晚三叠世末—早侏罗世（Qian et al., 2020; Liu et al., 2022），进一步表明班–怒洋中—晚侏罗世应处于洋壳俯冲背景。综上所述，南羌塘地块南缘出露的中—晚侏罗世岩浆岩应该形成于洋壳俯冲背景，是班-怒洋北向俯冲至南羌塘地块之下引发的弧型岩浆活动。
4.3 岩石类型与成因
花岗岩的类型划分与岩石成因长期以来一直以来是众多地质学家关注的热点研究问题，其中Chappell等（1974, 1992）根据花岗岩的岩浆源区物质组成和成岩构造环境的差异将花岗岩划分为I、S、M、A型4类，该分类方式已经被广泛运用于花岗岩成因与演化的研究工作（王亮等, 2022; 孙巍等, 2022）。Li等（2014）和Liu等（2014）对区内花岗岩岩石开展了年代学和地球化学的研究工作，识别了普通钙碱性I型和高分异型两类花岗岩。笔者在新获得的卡易错花岗闪长岩研究资料的基础上，进一步收集整理了前人已报道的卡易错花岗岩体的数据资料，以此准确约束卡易错地区花岗质岩石的岩石类型与成因。
卡易错花岗岩整体具有低的Zr+Ce+Nb+Y含量，然而根据其（Na2O+K2O）/CaO和FeOt/MgO值的不同，区内岩石可以划分为高分异与未分异两组（图6a、图6b ）。不同于前人报道的高分异型花岗岩，本次采集的花岗闪长岩样品显示低的（Na2O+K2O）/CaO和FeOt/MgO值，具有未分异花岗岩的特征。在P2O5-SiO2和Th-Rb图解中，花岗闪长岩样品均显示出I型花岗岩的演化趋势（图6c、图6d）。结合花岗闪长岩弱过铝质的特征（图4c），卡易错花岗闪长岩应该属于普通钙碱性I型花岗岩。I型花岗岩一般认为起源于变火成岩下地壳部分熔融或者幔源物质对变沉积岩下地壳的改造（Petford et al., 1996; Chappell et al., 2001; Li et al., 2007），研究区内乃至整个南羌塘地块南缘均未发现大规模幔源岩浆活动成因的基性岩，结合花岗闪长岩相对均一的锆石原位Hf同位素组成（εHf（t）=−2.66～−0.27），卡易错花岗闪长岩难以解释为幔源物质与变沉积岩下地壳熔体混合的产物。同时，花岗闪长岩具有高的CaO/Na2O以及低的Al2O3/TiO2和Rb/Ba、Rb/Sr值，进一步指示着其起源于玄武质火成岩下地壳的部分熔融（图7a、 图7b）。此外，花岗闪长岩中不同程度的Eu、Sr、Ba等元素的负异常一般认为是成岩过程中存在着长石类矿物的结晶分异，而Nb、Ta等元素的亏损则和金红石/榍石的结晶分离相关。综上所述，卡易错花岗闪长岩应该是南羌塘地块之下古老的变火成岩下地壳熔体经历一定结晶分异作用的产物。
![]()
图 6 卡易错花岗岩（Na2O/K2O）/CaO-Zr+Ce+Nb+Y图解（a）、FeOt/MgO-Zr+Ce+Nb+Y图解（b）（Whalen et al., 1987）、P2O5-SiO2图解（c）和Th-Rb图解（d）（Li et al., 2007）Figure 6. Geochemical classification diagrams of Kayico granitic rocks: (a)（Na2O/K2O）/CaO vs. Zr+Ce+Nb+Y diagram, (b) FeOt/MgO vs. Zr+Ce+Nb+Y diagram, (c) P2O5 vs. SiO2diagram, (d) Th vs. Rb diagram of Kayico granitic rocks![]()
图 7 卡易错花岗岩CaO/Na2O-Al2O3/TiO2图解（a）、Rb/Ba-Rb/Sr图解（b）（Sylvester, 1998）、 Rb/Sr-Sr图解（c）、Ba-Sr图解（d）（Rollinson, 1993）Amp.闪石；Bi.黑云母；Kfs.钾长石；Pl.斜长石Figure 7. (a) CaO/Na2O vs. Al2O3/TiO2 diagram, (b) Rb/Ba vs. Rb/Sr diagram, (c) Rb/Sr vs. Sr diagram, (d) Ba vs. Sr diagram of Kayico granitic rocks卡易错高分异型花岗岩具有与钙碱性I型花岗岩形成时代一致，在空间上密切共生，并相似的锆石Hf同位素特征，表明二者具有相似的岩浆源区物质组成（Li et al., 2014; Liu et al., 2014）。然而，高分异型花岗岩显示强烈的亏损Eu、Sr、Ba等元素（图5），指示着岩浆在侵位过程中经历了强烈的结晶分异作用。在Rb/Sr-Sr和Ba-Sr图解中，卡易错两类花岗岩之间显示出明显的长石类矿物分离结晶趋势（图7c、图7d），进一步表明卡易错不同类型花岗岩地球化学的差异是后期岩浆侵位过程中经历不同演化过程的产物。近年来，晶粥体模型（MUSH）被广泛应用于解释同期共生花岗闪长岩与高分异型花岗岩之间的成因联系（Bachmann et al., 2004; Hildreth, 2004），该模型提出花岗质岩浆在浅层岩浆房中发生矿物结晶时，形成一种晶体与液体共存的晶粥体，其外围的物质结晶形成富含斑晶的花岗质岩石，而中心的残余岩浆则形成高分异的高硅花岗岩（Wu et al., 2017）。晶粥体模型无疑为卡易错地区空间上相伴生、时代上相一致的普通钙碱性I型花岗岩和高分异型花岗岩提供了合理的成因解释。因此，研究认为，在中—晚侏罗世班–怒洋持续北向俯冲过程中，底侵的幔源玄武质岩浆诱发南羌塘地块之下古老的变火成岩下地壳物质发生重熔，形成的熔体上升侵位、并在浅层岩浆房内发生显著低压结晶分异作用，其外围的晶粥体与内部的熔体分别冷凝形成了卡易错地区普通钙碱性I型和高分异型两类花岗质岩石（图8）。
![]()
图 8 藏北卡易错地区中—晚侏罗世构造-岩浆演化模式Figure 8. Middle-Late Jurassic tectonomagmatic evolution process of Kayico area, Northern Tibet5. 结论
（1）锆石U-Pb年龄表明，卡易错花岗闪长岩形成于158 Ma，与前人在卡易错岩体中获得的168～160 Ma的年龄相一致，是南羌塘地块南缘中—晚侏罗世构造-岩浆活动的产物。
（2）卡易错花岗闪长岩具有钙碱性I型花岗岩的地球化学特征，以及相对富集的锆石Hf同位素组成，是班-怒洋中－晚侏罗世北向俯冲背景下南羌塘地块古老的变火成岩下地壳熔融的产物。
（3）结合现有研究资料，晶粥体模式为卡易错地区钙碱性I型与高分异型两类花岗岩提供了合理的成因解释，二者是壳源熔体在浅层岩浆房内经历结晶分异后不同端元冷凝的产物。
致谢：野外工作得到西藏自治区地质调查院刘海永博士和吉林大学罗安波博士等人的帮助，审稿专家对稿件提出的宝贵意见对论文质量提高至关重要，在此一并致以衷心的感谢。
-
![]()

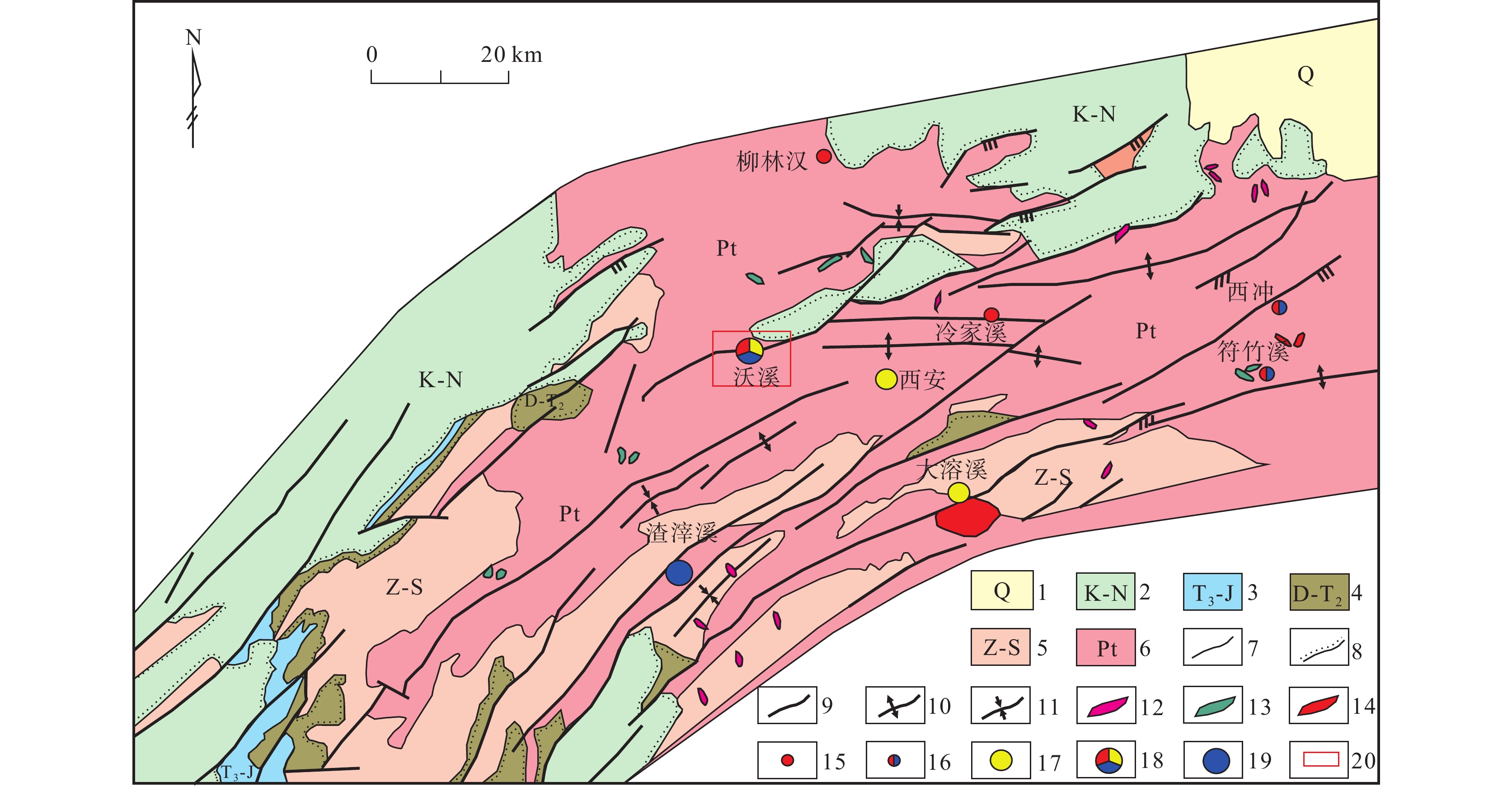

图 1 沃溪矿区区域地质简图
1.第四系；2.白垩系—新近系；3.上三叠统—侏罗系；4.泥盆系—中三叠统；5.震旦系—志留系；6.元古界；7.地层界线；8.地层不整合界线；9.断裂；10.背斜轴；11.向斜轴；12.火山岩；13.基性–超基性岩；14.花岗岩；15.小型金矿床；16.小型金锑矿床；17.中型钨矿床；18.大型金锑钨矿床；19.大型锑矿床；20.沃溪矿区范围
Figure 1. Generalized regional geological map of the Woxi deposit
![]()

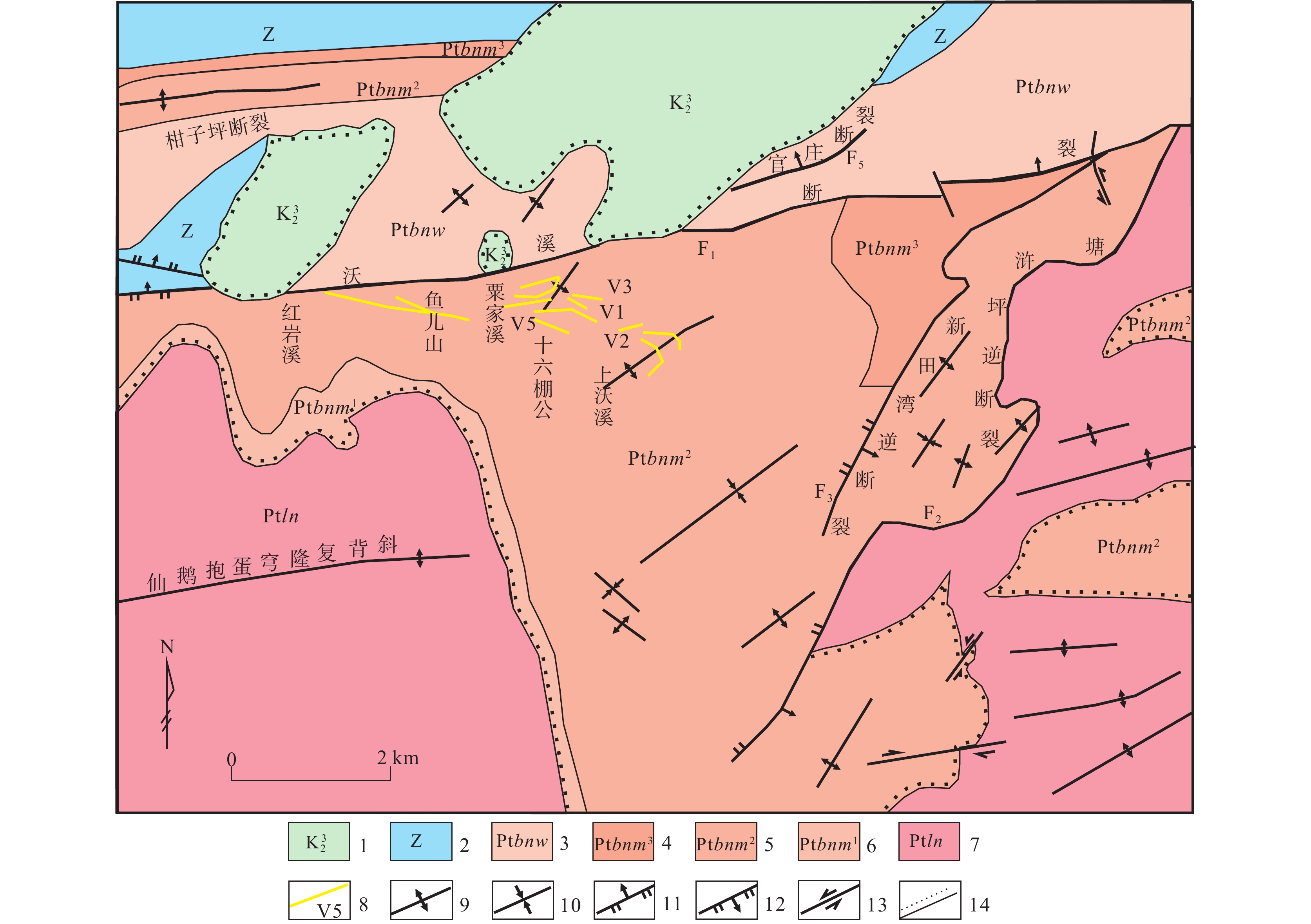

图 2 沃溪矿区地质简图
1.白垩系上统；2.震旦系；3.板溪群五强溪组；4.板溪群马底驿组第三岩性段；5.板溪群马底驿组第二岩性段；6.板溪群马底驿组第一岩性段；7.冷家溪群；8.蚀变带（矿脉）及编号；9.背斜轴；10.向斜轴；11.逆断层；12.正断层；13.平移断层；14.地层不整合界线
Figure 2. Generalized geological map of the Woxi deposit
![]()
图 3 沃溪矿区鱼儿山–十六棚公矿段地质简图
1.第四系；2.白垩系上统；3.板溪群五强溪组；4.板溪群马底驿组第二岩性段；5.蚀变带、石英脉及编号；6.地质界线；7.地层不整合界线；8.断层及编号；9.背斜轴；10.向斜轴
Figure 3. Generalized geological map of Yuershan–Shiliupenggong ore section in the Woxi deposit
![]()
图 4 矿石典型组构照片
a.针状、毛发状、板柱状辉锑矿与黄铁矿共生；b.他形粒状、柱粒状辉锑矿，重结晶后相互镶嵌呈花岗变晶结构；c.辉锑矿、白钨矿–石英、细粒黄铁矿、组成黑白相间的条带；d.块状辉锑矿包裹有石英、白钨矿角砾
Figure 4. Photographs of typical ore texture and structure
![]()

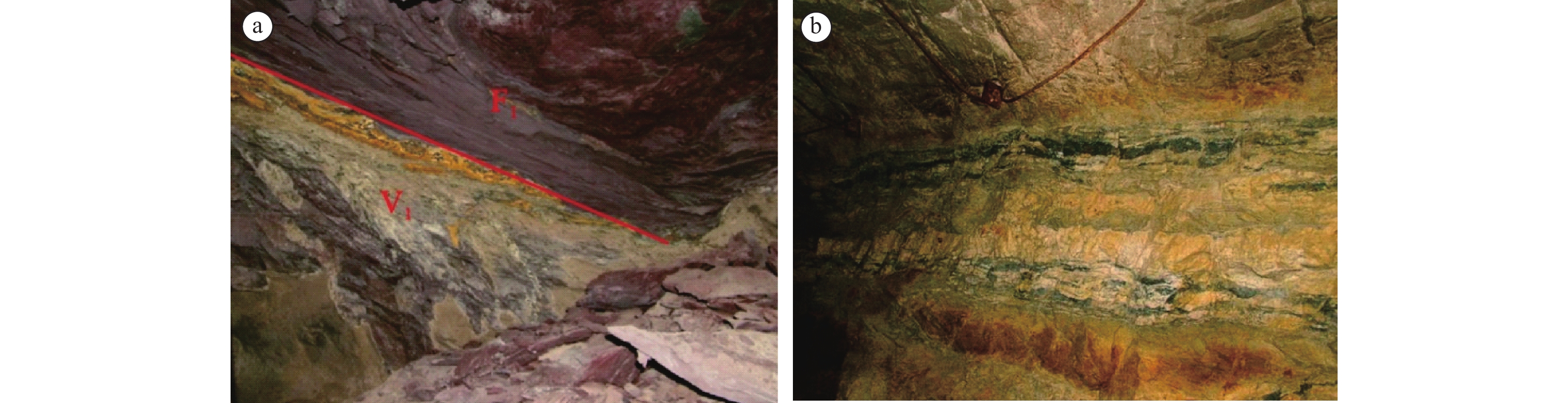

图 5 断裂对成矿的控制情况图
a.矿体与沃溪断裂接触面（鱼儿山矿段，V1矿体）；b.矿体呈层纹状构造（沃溪矿段，V3矿体）
Figure 5. Control of faults on mineralization
![]()

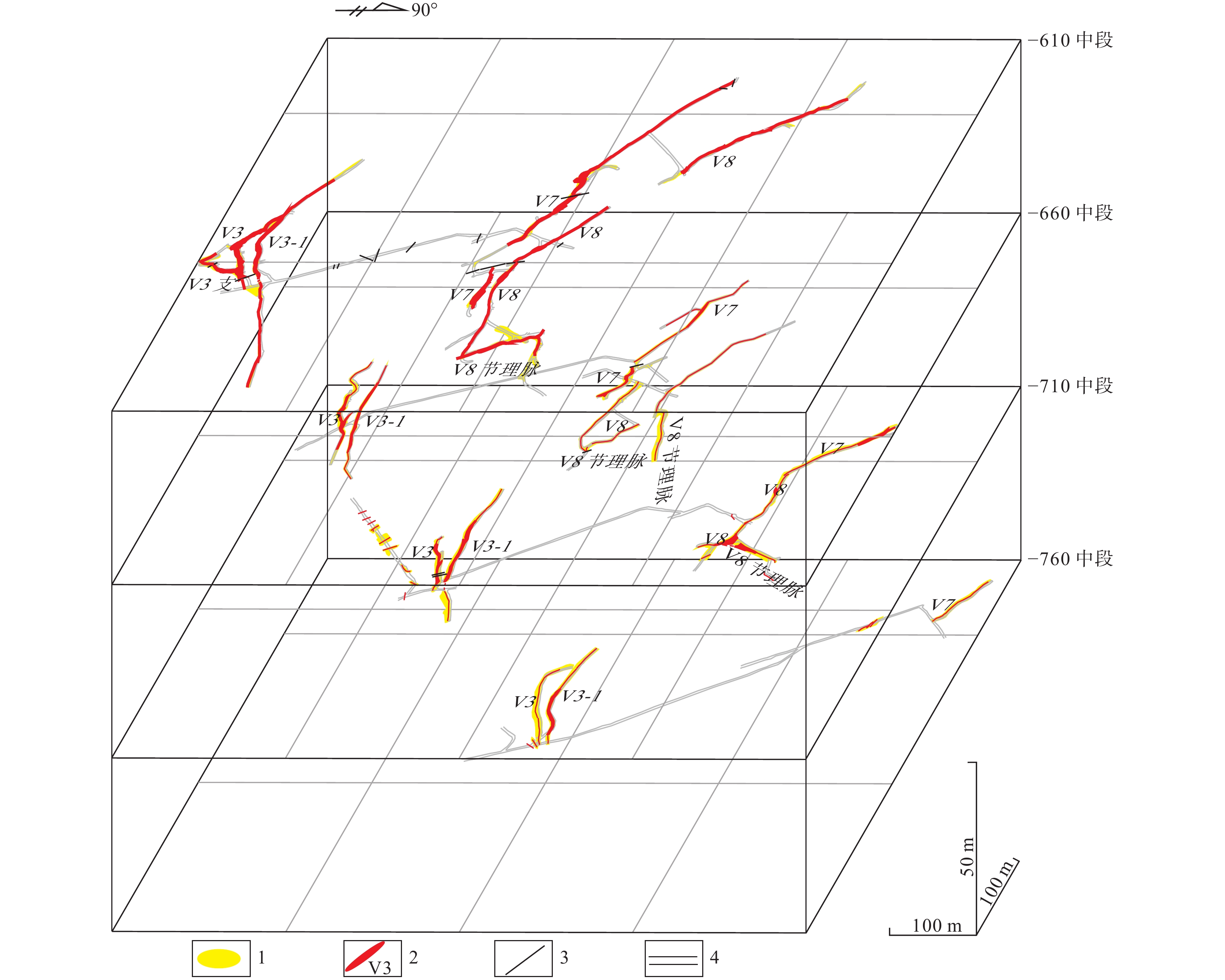

图 6 沃溪矿区十六棚公矿段联合中段图
1.蚀变带；2.矿体及编号；3.断裂；4.坑道
Figure 6. Combined geological level plan of Shiliupenggong ore section in the Woxi deposit
![]()

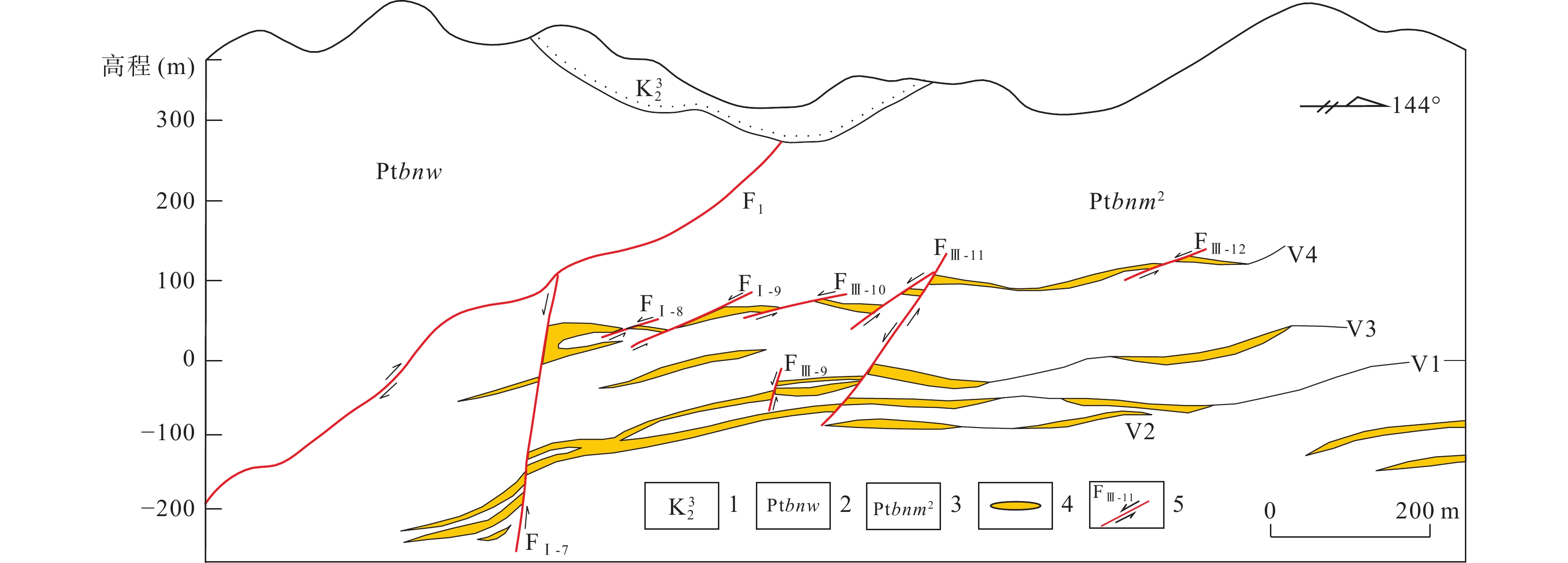

图 7 沃溪矿区A线剖面图
1.白垩系上统；2.板溪群五强溪组；3.板溪群马底驿组第二岩性段；4.矿化蚀变带；5.断裂及编号
Figure 7. Section of Line A in Woxi deposit
![]()

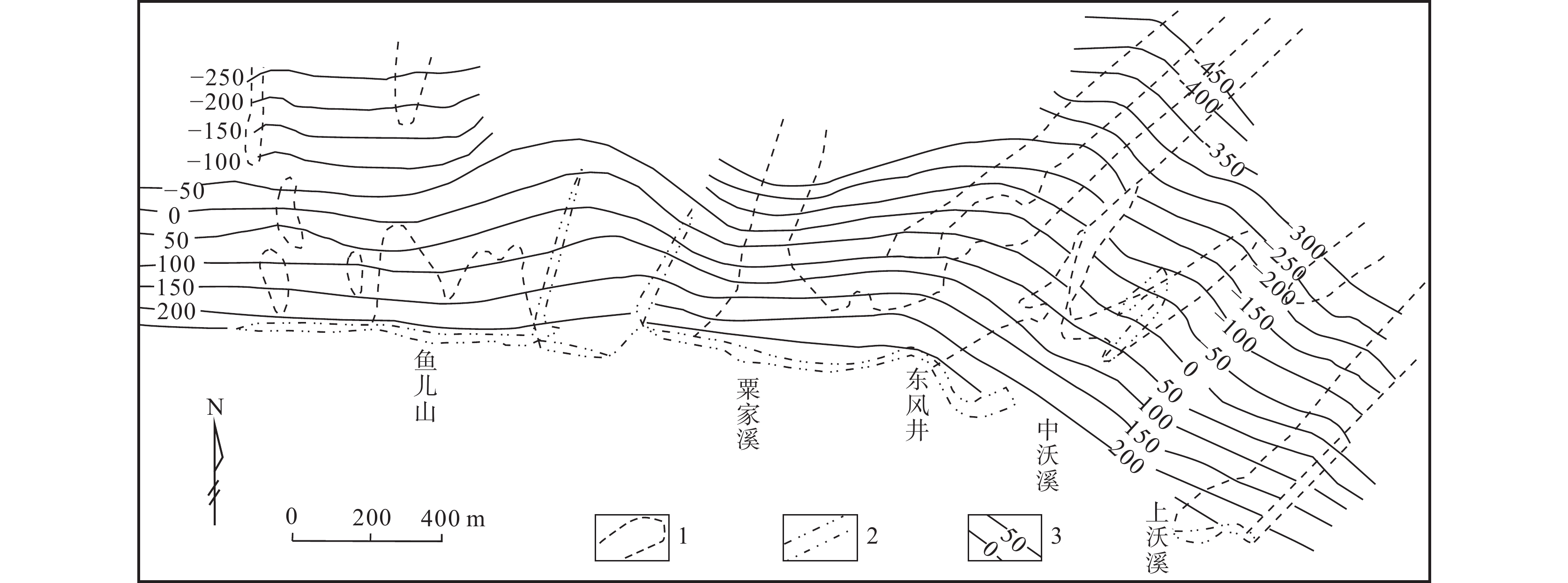

图 8 沃溪矿区V1脉矿体底板等高线图
1.矿柱范围；2.蚀变带；3.底板等高线
Figure 8. Contour map of the bottom of V1 vein orebody in the Woxi deposit
![]()

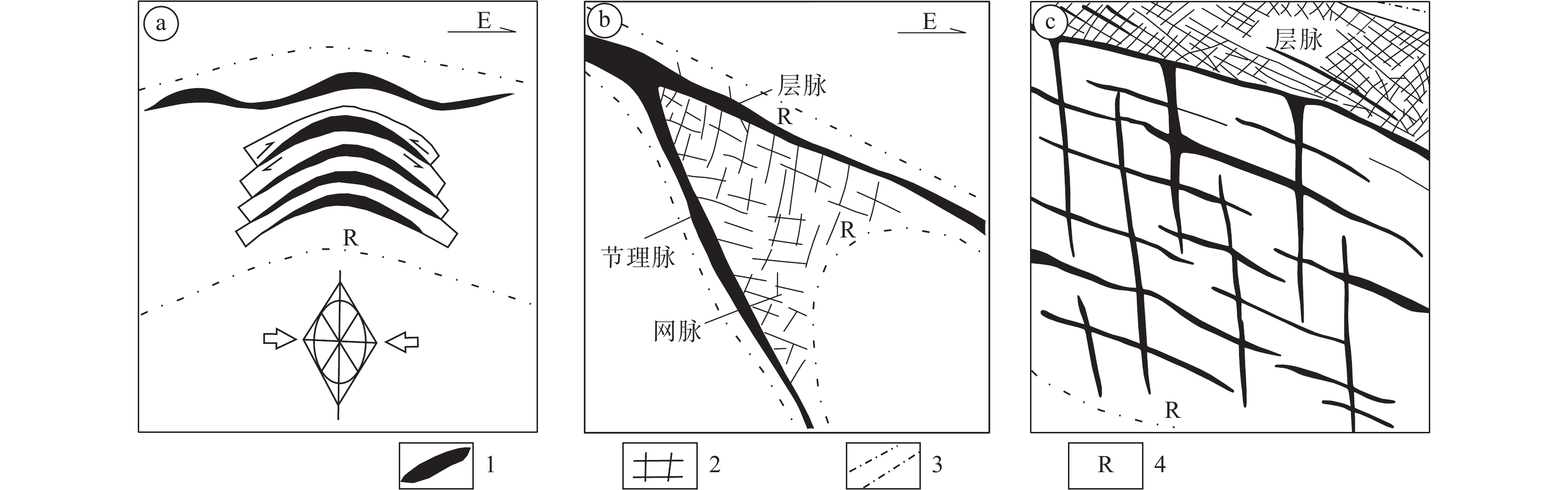

图 9 构造对矿体的控制情况图
1.块状矿体；2.网脉状矿体；3.蚀变带；4.蚀变板岩；a.褶曲轴部形成剥离空间示意图；b.“入”字型构造及网脉矿体；c.网脉矿体中的细脉
Figure 9. Control of structure on ore body
![]()

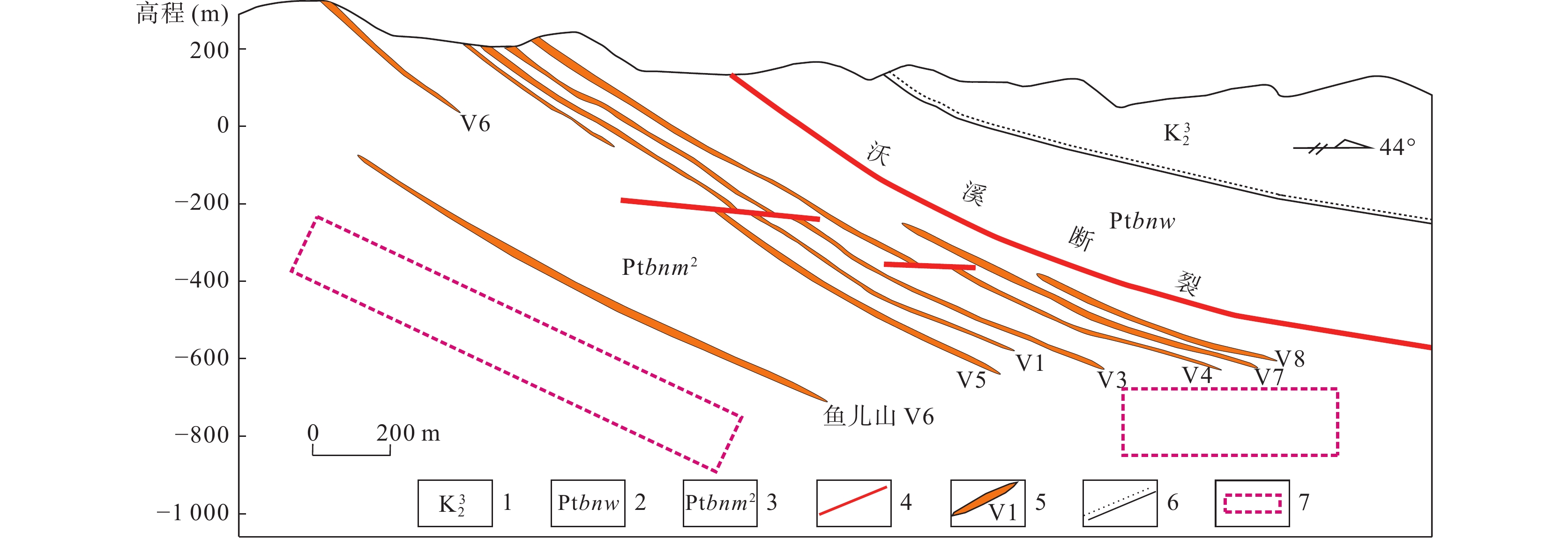

图 10 溪矿区4线剖面图
1.白垩系上统；2.板溪群五强溪组；3.板溪群马底驿组第二岩性段；4.断裂；5.矿化蚀变带编号；6.地层不整合界线；7.找矿远景区
Figure 10. ection of Line 4 in the Woxi deposit
表 1 沃溪矿床热液成矿期矿物生成顺序表
Table 1 Sequence of mineral formation during hydrothermal mineralization of the Woxi deposit
下载: 导出CSV
表 2 矿区构造及其控矿作用表
Table 2 Structure of mining area and its ore-control function
构造 分布或名称 活动时间 控矿作用 成矿前 成矿期 成矿后 一级断裂 沃溪大断裂
导矿构造 冷家溪大断裂
次级构造 层间断裂
导矿、容矿构造 横断裂
横跨褶曲
控矿、容矿构造 节 理
成矿后断裂 北东向张扭性断层
破坏矿体 注：椭圆长度表示活动时长，宽度代表活动强度。
下载: 导出CSV
-
陈爱清. 湖南沃溪Au-Sb-W矿床中白钨矿与黑钨矿的成矿规律及成因机制的研究[D]. 北京: 中国地质大学(北京), 2012 CHEN Aiqing. Study on Mineralization Regularity and Formation Mechanism of Scheelite and Wolframite in the Woxi Au-Sb-W Deposit in Hunan Province[D]. Beijing: China University of Geosciences (Beijing), 2012.
陈爱清,唐攀科,李国武,等. 湖南沃溪Au-Sb-W矿床中黑钨矿族矿物特征及其对矿床成因的指示[J]. 高校地质学报,2014,20(2):213–221. doi: 10.3969/j.issn.1006-7493.2014.02.005 CHEN Aiqing, TANG Panke, LI Guowu, et al. Characteristics of the Wolframite Mineral Series and Implications for Metallogeny of the Woxi Au-Sb-W Deposit in Hunan Province[J]. Geological Journal of China Universities, 2014, 20(02): 213-221. doi: 10.3969/j.issn.1006-7493.2014.02.005
陈明辉. 湘西地区脉状钨锑金矿床的矿体侧伏与板柱状赋存规律[J]. 地质找矿论丛,2016,31(3):340–345. CHEN Minghui. Pitch of ore bodies and occurrence pattern of the tabular ore body in vein-like W-Tb-Au deposits in western Hunan province[J]. Contributions to Geology and Mineral Resources Research, 2016, 31(03): 340-345.
陈明辉,杨洪超,娄亚利,等. 湘西沃溪钨锑金矿床成矿的独特性[J]. 地质找矿论丛,2008,23(1):32–35+42. CHEN Mimghui, YANG Hongchao, LOU Yali, et al. Minerogenic particularity of WoXi W-Sb-Au deposit in west Hunan[J]. Contributions to Geology and Mineral Resources Research, 2008, 23(01): 32-35+42.
方福康,杜杨松,曹毅. 安徽省桃冲铁矿地质特征、控矿因素及找矿方向[J]. 地质找矿论丛,2013,28(2):181–188. doi: 10.6053/j.issn.1001-1412.2013.02.003 FANG Fukang, DU Yangsong, CAO Yi. Geological characteristics, ore-controlling factors and prospecting orientation of the Taochong iron deposit in Anhui province[J]. Contributions to Geology and Mineral Resources Research, 2013, 28(02): 181-188. doi: 10.6053/j.issn.1001-1412.2013.02.003
顾雪祥,刘建明,Oskar Schulz,等. 湖南沃溪金-锑-钨矿床成因的稀土元素地球化学证据[J]. 地球化学,2005,34(5):428–442. doi: 10.3321/j.issn:0379-1726.2005.05.002 GU Xuexiang, LIU Jianming, Oskar Schulz, et al. REE geochemical evidence for the genesis of the Woxi Au-Sb-W deposit, Hunan Province[J]. Geochimica, 2005(05): 428-442. doi: 10.3321/j.issn:0379-1726.2005.05.002
刘亚军. 湘西沃溪金锑钨矿床褶皱构造及其控矿规律与动力成矿作用[J]. 矿床地质,1992,11(2):134–141. doi: 10.16111/j.0258-7106.1992.02.005 LIU Yajun. Fold structure of the Woxi Gold-Antimony-Tungsten deposit in West Hunan and its orecontrolling regularity as well as dynamic ore forming progcess[J]. Mineral Deposits, 1992(02): 134-141. doi: 10.16111/j.0258-7106.1992.02.005
柳永康. 湖南沃溪十六棚公金锑钨矿床地质地球化学特征及成因分析[D]. 长沙: 中南大学, 2014 LIU Yongkang. Geochemical Characteristics and Genesis of the sixteen penggong Au-Sb-W deposit in Woxi Hunan[D]. Changsha: Central South University, 2014.
刘正庚,余景明,刘升友,等. 湖南沃溪金锑钨矿床稀土元素特征研究[J]. 矿床地质,2000,19(3):270–280. doi: 10.3969/j.issn.0258-7106.2000.03.009 LIU Zhenggeng, YU Jingming, LIU Shengyou, et al. REE Characteristics of the Woxi Gold-Antimony-Tungsten deposit, Hunan Province[J]. Mineral Deposits, 2000(03): 270-280. doi: 10.3969/j.issn.0258-7106.2000.03.009
马承,葛战林,郑艳荣,等. 陕西商洛杨斜金矿床地质特征与控矿因素探讨[J]. 西北地质,2021,54(2):137–148. doi: 10.19751/j.cnki.61-1149/p.2021.02.011 MA Cheng, GE Zhanlin, ZHENG Yanrong, et al. Discussion on Geological Characteristics and Ore-Controlling Factors of the Yangxie Gold Deposit in Shangluo, Shaanxi Province[J]. Northwestern Geology, 2021, 54(02): 137-148. doi: 10.19751/j.cnki.61-1149/p.2021.02.011
彭建堂,胡瑞忠,赵军红,等. 湘西沃溪Au-Sb-W矿床中富放射成因锶的成矿流体及其指示意义[J]. 矿物岩石地球化学通报,2003,22(3):193–196. doi: 10.3969/j.issn.1007-2802.2003.03.001 PENG Jiantang, HU Ruizhong, ZHAO Junhong, et al. The Ore-forming Fluid with a Marked Radiogenic 87Sr Signature From the Woxi Au-Sb-W Deposit and its Significant Implications[J]. Bulletin of Mineralogy Petrology and Geochemistry, 2003(03): 193-196. doi: 10.3969/j.issn.1007-2802.2003.03.001
彭建堂,胡瑞忠,赵军红,等. 湘西沃溪金锑钨矿床中白钨矿的稀土元素地球化学[J]. 地球化学,2005,34(2):115–122. doi: 10.3321/j.issn:0379-1726.2005.02.003 PENG Jiantang, HU Ruizhong, ZHAO Junhong, et al. Rare earth element (REE) geochemistry for scheelite from the Woxi Au-Sb-W deposit, western Hunan[J]. Geochimica, 2005(02): 115-122. doi: 10.3321/j.issn:0379-1726.2005.02.003
孙泓波, 彭南海, 邹天平, 等. 湖南省沅陵县沃溪矿区十六棚公矿段−610~−810米标高金锑钨矿勘探报告[R]. 长沙: 湖南省有色地质勘查研究院, 2012. 孙玉珍. 湘西沃溪金锑钨矿床成因与沃溪断层的控矿作用分析[J]. 湖南有色金属,2013,29(6):1–3+43. SUN Yuzhen. Discussion on Ore Genesis of the Woxi Au-Sb-W Deposit and Ore-controlling Role of the Woxi Fault[J]. Hunan Nonferrous Metals, 2013, 29(06): 1-3+43.
徐军伟,陈明辉,周旭林,等. 沃溪钨锑金多金属矿床成矿特征及深部构造与垂向矿化变化研究[J]. 矿产与地质,2015,29(6):708–713. XU Junwei, CHEN Minghui, ZHOU Xulin, et al. Metallogenic characteristics and structure in deep part of W-Sb-Au polymetallic deposit and vertical variation of mineralization, Woxi in western Hunan[J]. Mineral Resources and Geology, 2015, 29(06): 708-713.
杨燮. 湖南沃溪金-锑-钨矿床成矿物质来源及成矿元素的共生机制[J]. 成都地质学院学报,1992,19(2):23–31. YANG Xie. Source of ore material and paragenesis of orebuilding elements in WoXi Au-Sb-W deposit, Hunan[J]. Journal of Chengdu University of Technology, 1992(02): 23-31.
易升星. 湖南省沃溪金锑钨矿床地质特征、流体包裹体特征及矿床成因研究[D]. 长沙: 中南大学, 2012 YI Shengxing. Research on Geological Features, Fluid Inclusion and Genesis of Woxi Au-Sb-W Deposit in Hunan Province[D]. Central South University, 2012.
赵世启,袁波,陈荔湘,等. 陕西略阳金家河金矿床地质特征及控矿因素分析[J]. 西北地质,2020,53(4):120–129. ZHAO Shiqi, YUAN Bo, CHEN Lixiang, et al. Geological Characteristics and Ore-Controlling Factors of Jinjiahe Gold Deposit in Lueyang County, Shaanxi Province[J]. Northwestern Geology, 2020, 53(04): 120-129.
祝亚男,彭建堂,刘升友,等. 湘西沃溪矿床中黑钨矿的地质特征及微量元素地球化学[J]. 地球化学,2014,43(3):287–300. ZHU Yanan, PENG Jiantang, LIU Shengyou, et al. Mineral deposit geology and trace element geochemistry of wolframite from the Woxi deposit, western Hunan, China[J]. Geochimica, 2014, 43(03): 287-300.
张龙升,彭建堂,张东亮,等. 湘西大神山印支期花岗岩的岩石学和地球化学特征[J]. 大地构造与成矿学,2012,36(1):137–148. doi: 10.3969/j.issn.1001-1552.2012.01.017 ZHANG Longsheng, PENG Jiantang, ZHANG Dongliang, et al. Geochemistry and Petrogenesis of the Indosinian Dashenshan Granite, Western Hunan, South China[J]. Geotectonica Et Metallogenia, 2012, 36(01): 137-148. doi: 10.3969/j.issn.1001-1552.2012.01.017
