Application of Integrated Geophysical Prospecting Method in Steep Seam Goaf: A Case Study of The Closed Coal Mine in Xishan area, Urumqi
-
摘要:
城市边缘关闭煤矿遗留下的大量采空区严重威胁生产生活安全，查明采空区的分布情况是进行治理工作的前提和基础。笔者以乌鲁木齐市西山地区关闭煤矿急倾斜煤层采空区为研究对象，综合分析采空区及围岩地质特征、干扰背景，常用物探方法抗干扰性、适用性和局限性，优选高密度电法、微动勘探、等值反磁通瞬变电磁和重力四种方法进行综合物探勘查，在区内查明两条采空区带，向深部延伸50～450 m，均处于充水状态，经钻探验证结果可靠。总结了“低阻-低速”、“高阻-低速”、“低重-低速”等参数组合与采空区不同赋存状况的对应关系，说明笔者提出的方法技术组合可在类似采空区探测中发挥作用。
Abstract:A large number of goafs left behind by the closed coal mines at the edge of cities seriously threaten the safety of production and life. Finding out the distribution of goafs is the premise and basis for governance. This paper takes the goaf of steep coal seam in Xishan area of Urumqi as the research target, comprehensively analyzes the geological characteristics and interference background of the goaf and surrounding rock, the anti-interference, applicability and limitations of common geophysical methods, and selects four methods for integrated geophysical exploration: multi-electrode resistivity method, microtremor survey(MS), opposing coils transient electromagnetic(OCTE) and gravity exploration. Two goaf zones were found in the area, extending 50-450 m to the depth, both in a water filled state and proved reliable by drilling. The corresponding relationship between the parameter combinations of "low resistance low speed", "high resistance low speed", "low weight low speed" and different occurrence conditions of goaf is summarized. It shows that the method and technology combination proposed in this paper can play a role in similar goaf detection.
-
地下水资源是基础自然与战略经济资源，对保障城乡生活饮水、经济发展及生态平衡至关重要，尤其在资源型缺水和局部水质型缺水地区，地下水作用不可替代 （Li et al., 2018）。近年来，中国西北内陆区地下水资源的过度开采已引发了地下水水位持续下降、水质恶化、植被退化、土地沙漠化及盐碱化加剧等一系列生态与环境问题，危及供水、粮食和生态安全，严重制约区域经济社会的良性发展 （杨俊岩, 2024）。
地下水位动态是地下水的水位在气象、水文、地质以及人为活动等因素的影响下随时间和空间发生变化的现象和过程 （Yang et al., 2023），是水平衡的反映，体现了地下水系统对外界条件变化做出反应 （Li et al., 2018）。地下水动态研究是水文地质和水力学领域的重要课题 （Liu et al., 2016），长期以来一直备受学者们的重视，国外对于地下水动态研究起步较早。19世纪50年代之前，地下水动态研究主要致力于发展经验性的实用方法和技术，建设区域开采地下水的设施，且大部分研究集中于定性评价 （杨俊岩, 2024）。
19世纪50年代，法国水力学家达西提出了达西定律，标志着地下水动态研究进入了定量评价阶段，泰斯、裘布依等计算公式集中应用于地下水位的定量预测。19世纪末20世纪初，不少学者开始探索地下水位的动态变化规律以及地下水位的影响因素 （Ferede et al., 2020, Zhou et al., 2020, Liu et al., 2018）。Kacimov等（1997）采用Dupuit-Forcheimer近似线性化与线性势理论相结合的方法，探究了地下水位衰减对地下水位动态变化的影响。Yu等（2016）对波多黎各地区不同区域含水层的地下水水位波动特征进行了研究。Zhang等（2023）在对西北地区地下水位预测中提出了混合数据驱动模型与遥感数据耦合的预测方式。Rajmohan等（2007）利用地质统计学方法分析了地下水位与降水的相关性，结果表明，降水变化与地下水位有很强的相关性。由此可见，关于地下水动态特征分析已有诸多研究，但是与人类活动影响下地下水位动态变化主导因素和预测有关研究还相对较少。对于干旱内陆区而言，揭示地下水动态的演变规律、增强对地下水动态突变的预警能力，以及制定适应性的管理策略，对于确保地下水安全和生态安全具有至关重要的意义。
西安市地处渭河平原腹地，地下水是西安市居民生活及工农业生产的重要水源（Qiao et al., 2020）。20世纪70年代以来，城市化发展下地下水资源的开发利用日益增加，导致地下水位持续下降。近年来，在气象水文和人类活动的相互作用下，西安地区的地下水位动态发生着新的演化 （Wang et al., 2019, Xinqiang et al., 2020），因此对地下水的动态变化和趋势预测研究具有重要意义。本研究根据2010～2020年的《陕西省水资源公报》、《陕西省地下水监测年鉴》和西安市地下水位监测资料，基于降水变化、人类活动与地下水动态三者关系，分析地下水位动态变化特征及主导因素；建立地下水位动态预测模型，揭示降水量、开采量和地下水位之间的关系，为合理开发利用地下水资源、实现城市可持续发展提供参考。
1. 研究区概况
1.1 自然地理概况
西安市地处关中盆地中部，地理坐标为E107°40′～109°49′，N 33°39′～34°44′，属于温带大陆性气候，四季冷暖干湿分明，多年平均降水量为786 mm （Yao et al., 2021），降水趋势在空间上由北部平原向南部山区递增，差异明显，总面积为
9983 km2，共辖新城、碑林、莲湖、雁塔、未央、灞桥、阎良、临潼、长安、高陵十区和周至、鄠邑区、蓝田三县 （Mu et al., 2020）。由于碑林区、新城区、莲湖区和雁塔区分布的监测井较少或数据缺失严重。因此，笔者选取的50眼监测井来自其它9个区县，其形成的观测网可以较好地覆盖西安市，监测井具体位置见图1。研究区地势总体南高北低、西高东低，地貌分为山前洪积扇、冲洪积平原、渭河阶地和黄土台塬 （Mu et al., 2020）。研究区内西安市第四系松散沉积物分布广泛，是地下水赋存的良好场所。潜水含水层由第四系全新统、上更新统构成，主要由砂、砂卵砾石夹亚黏土、亚砂土以及黄土组成，含水层厚度10～70 m，是目前灌溉及城郊供水水源的主要开采层，开采深度一般为为5～40 m。岩性分别以中粗细砂及砂砾卵石和黄土及古土壤为主，富水性差异较大。承压含水层由第四系中、下更新统构成，是一套以砂层为主、砂、砂卵砾石、亚黏土、亚砂土互相迭置不等厚的互层，含水层厚50～180 m，是目前城郊自备井区的主要开采层，开采深度一般为为40～300 m （Wang et al., 2019, Zhou et al., 2021）。
1.2 地下水开发利用概况
西安市地下水集中开采起源于1956年，2000年黑河饮水工程启动前，地下水是西安市唯一集中供水水源。由于地下水收支不平衡，降水时空分配不均，导致西安市地下水水位急剧下降。近年来，随着城市设施和供水工程的不断完善，西安市地表水供水量逐渐占据主导地位，地下水开采量逐年压缩，以往以地下水为主的供水模式有所改善 （Zhou et al., 2021, Peng et al., 2016）。西安市地下水开采集中于供水水源地和自备井开采，其中，灞河水源地、沣河水源地以潜水开采为主，含水层岩性主要为砂卵石，分布广而厚；浐河水源地、皂河水源地、西北郊水源地、城区自备井水源地以承压水开采为主 （Li et al., 2020, Yao et al., 2021）。2010～2020 年，西安市浅层地下水平均开采量为8.62亿m3，占总开采量的36%，主要用于农业灌溉、居民生活、生态环境、工业生产等。
2. 材料与方法
2.1 数据来源
文中所采用的降水量、开采量和地下水位动态数据来自2010～2020年的《陕西省水资源公报》、《陕西省地下水位监测年鉴》和西安市地下水位监测资料，通过对上述资料的分析审查和预处理，选取了50个具有良好代表性和切实可靠性的监测井，其中15个为国家级监测井，30个为省级监测井，5个为民用监测井，能够达到满足研究的真实性、客观性原则的要求。
2.2 灰色预测模型
灰色预测模型（Gray Forecast Model）是基于灰色系统理论的一种预测方法 （Ma et al., 2015），灰色预测模型通过对原始数据做累加处理（或者累减、均值等方法），生成近似于指数规律的数据，根据生成的数据建立微分方程模型，再通过累减还原得到预测值 （Pai et al., 2022）。适用于样本数据量小、时间序列较短、不完全信息系统等数据的分析与建模，就能解决历史数据少、序列完整性及可靠性低的问题，生成具有较强规律较强的生成性的序列 （Su et al., 2020），模型建立过程如图2所示。
![]()
图 2 GM（1，1）灰色模型流程图Figure 2. Flowchart interpreting the procedures of GM (1,1) Grey Model setupGM（1，1）灰色模型对西安市平原区的地下水开采量开展预测分析，详细的建模步骤如下 （Zhu et al., 2009）。
设原始时间数列为X（0）={x（0）（1），x（0）（2），···，x（0）（n）}，对其进行累加得到新的序列X（1）={x（1）（1），x（1）（2），···，x（1）（n）}。基于指数函数的表达式逼近序列X（1）相应构建微分方程模型的函数表达式为：
$$ \frac{{d{X^{(1)}}}}{{dt}} + a{X^{(1)}} = u $$ (1) 求X（1）表达式的前提需要求解微分方程得到参数a与u，上式对应时间序列函数为：
$$ X^{(1)}(t+1)=\left(x^{(0)}(1)-\frac{u}{a}\right)\mathrm{e}^{-at}+\frac{u}{a} $$ (2) 根据最小二乘法确定参数a与u，得到预测的累加序列，再对该序列进行累减还原得到预测值，最后对预测结果进行残差检验，以判断模型的拟合效果。通过相对残差检验判断灰色预测模型精度。一般认为当相对残差小于20%时，GM（1，1）对原数据的拟合达到要求；当相对残差小于10%时，表明GM（1，1）对原数据的拟合效果较好 （Zeng et al., 2015, Zhou et al., 2023）。
2.3 BP神经网络预测模型
BP神经网络（Backpropagation Neural Network）是一种误差逆向传播算法的多层前向网络，通过模拟人体大脑结构以及人脑思考处理问题过程的一种数学方法。BP神经网络预测模型包括输入层、隐藏层和输出层三部分 （Pradhan et al., 2021）（图3）。
式中：X1, X2,···Xn表示输入值，Y表示输出值，Wk1表示输入层与隐藏层间的权值，Wk2表示若干个隐藏层之间的权值，Wk3表示隐藏层与输出层间的权值 （Hou et al., 2023）。神经网络通过学习输入输出训练样本数据，归纳出隐含在系统输入输出中的关系（Xie, 2017）。将地下水位及影响因素视为一个系统，影响因素为系统的输入项，地下水位为系统的输出项，设置学习效率和训练次数，建立地下水位预测模型依据训练结果得到的训练误差和测试误差来选择隐含层最佳单元数，确定该神经网络 （Wu et al., 2018）（图4）。
![]()
图 4 BP神经网络流程图Figure 4. Flowchart showing the procedures of BP neural network establishment3. 结果与讨论
3.1 地下水位年际动态特征与主导因素
根据西安市地下水监测资料，2010～2020年西安市降水量、开采量和地下水位埋深情况见表1，降水量、开采量和地下水位埋深变化曲线见图5。西安市地下水位变化可以分为两个阶段，第一阶段2010年年初至2016年，地下水位除2011年随降水量的增大有所上升外，整体上表现为下降趋势，平均每年以0.23 m的速率下降，期间2013年下降速率最大为4.4%；第二阶段为2016年末至2020年，随着同期降水量的相对增加、农业节水灌溉和引水措施的推行，地下水位以每年0.19 m的速率上升，期间2017年上升速率最大为2.6%。根据西安市地下水位动态变化特征可知，影响西安市地下水位变化最主要的因素为降雨补给和人工开采。
表 1 2010～2020年西安市降水、开采和地下水位埋深情况表Table 1. Precipitation, groundwater extraction, and groundwater level depth in Xi'an City from 2010 to 2020年份 降水量（mm） 降水量变幅（mm） 开采量（亿m3） 地下水位埋深（m） 2010 819 33 6.24 15.15 2011 1002 216 6.01 14.42 2012 659 −127 6.23 15.05 2013 656 −130 6.37 15.48 2014 802 16 9.57 15.11 2015 779 −7 10.01 15.36 2016 656 −130 10.26 15.99 2017 823 37 10.26 15.57 2018 728 −58 10.37 15.56 2019 910 124 10.05 15.44 2020 809 23 9.49 15.23 ![]()
图 5 2010～2020年降水量、开采量与地下水位平均埋深Figure 5. Precipitation, groundwater abstraction, and average groundwater level depth from 2010 to 2020利用SPSS软件分别对降雨量变幅、开采量与地下水位埋深进行相关性分析（表2）。
表 2 降雨量变幅、开采量变幅与地下水位埋深相关性分析表Table 2. Correlation of rainfall, groundwater extraction, and mean groundwater level depth变量 降雨量 开采量 地下水位埋深 降雨量 1 开采量 −0.176 1 地下水位埋深 −0.673* 0.843** 1 研究区降水量与地下水位埋深相关系数的值为−0.673（表2），表明降水量与地下水埋深呈显著负相关。也就是说，降水量越大，地下水位埋深越小，也即地下水位越高。这是由于研究区中部和北部地貌包括山前洪积扇，渭河阶地、丘陵沟壑区，黄土坮塬、渭河阶地等类型，介质垂向渗透性相对较强 （李培月等, 2024），大气降水更容易入渗补给地下水，地下水位受降水入渗补给影响较大，因而呈现出显著负相关性，地下水埋深随降雨变幅增大而减小。开采量与地下水位埋深的相关系数的值为0.843，表明地下水开采量与地下水埋深呈显著正相关。也就是说，地下水开采量越大，水位埋深越大。由于西安市地下水多年平均开采量较大（8.62亿m3），约占西安市多年平均地下水资源量（17.68亿m3）的48.7% （曾发琛, 2008），因而呈现出显著正相关性。上述结果进一步表明，降水量与开采量是影响西安市地下水位动态的主要因素，都对西安市地下水位动态有显著影响，但从二者与地下水位埋深的相关系数来看，开采量在影响地下水位动态的因素中占主导地位。
3.2 地下水位年内动态特征
根据西安市地形地貌和水文地质条件，本研究分别从河漫滩、一级阶地、二级阶地、三级阶地和黄土塬地五种地貌单元分析研究区地下水位年内动态变化。根据2010～2020年降雨与监测资料，分别选取不同地貌单元下有代表性的监测井，得到丰水年（2011年）和枯水年（2016年）降水量和地下水位埋深逐月变化曲线（图6）。2011年降水量变化较大，1～4月份为枯水季节，降雨稀少，地下水接收来自大气降雨的补给有限，加之受人为开采活动的影响，水位呈下降趋势；5～8月份由于降水量的增加，河漫滩地下水位回升明显，说明河漫滩地受降雨补给影响较大。一级阶地地下水位持续下降，是年内低水位期，这是由于随着气温的升高，人们对地下水的需求量不断增加，地下水开采量不断增大的原因导致。9月份降水量骤增，除黄土台塬外，阶地区和河漫滩地下水位埋深均明显减小，水位回升明显，表明降水量对地下水位变化起到重要作用。
![]()
图 6 不同年份降水量和地下水位月变化曲线a. 2011年 （丰水年）；b. 2016年 （枯水年）Figure 6. Monthly variation of precipitation and groundwater level in different years由于2016年为枯水年，年降水量较少，全年降雨集中在5～10月份，但阶地区地下水位埋深并未明显降低，甚至二级阶地地下水位还有所降低，处于全年最低水位期，这表明在2016年阶地区受开采量影响更大；4月以前和11月以后，降水量降低，但地下水位未见明显变化，表明在此时期，地下水开采量与补给量基本保持平衡。从不同地貌单元来看，无论丰水年还是枯水年，黄土塬区由于本身地下水位埋深较大，受降雨补给和人为活动影响不明显，全年地下水位均处于稳定波动状态。相比之下，河漫滩由于开采量有限，地下水位受降水量影响更加显著，地下水位随着降水量的增加而上升。在阶地区，降雨量与开采量都对水位动态有明显影响，当开采量大于降雨补给量时，地下水位下降，当开采量小于降雨补给量时，地下水位上升。
3.3 地下水位变化预测
3.3.1 地下水开采量预测
根据西安市当前用水情况和供水结构，结合西安市的社会经济发展规划和地下水节水开采政策 ，按照建立资源节约型社会的标准，对研究区内地下水开采量进行预测。选取2010～2020年的地下水开采量作为建模的基础数据，根据灰色预测模型的建立过程，利用MATLAB编程语言，得到GM（1，1）预测模型为：
X（1）（t+1） = （6.24−463.911）e−0.016t + 463.911
式中：X（1）（t+1）表示t+1年份的地下水累计开采量，t为时间步长。
应用GM（1，1）灰色模型预测地下水开采量，需要在建模前对一次累加后的数据进行准指数规律的检验，在建模后对得到的预测值与原始实际值进行误差检验（Hui et al., 2013），检验结果见表3。
表 3 地下水开采量灰色预测模型检验Table 3. Verification of groundwater extraction estimation using grey model年份 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 光滑检验 0.96 0.51 0.34 0.38 0.29 0.23 0.18 0.15 0.13 0.11 误差检验 0.11 0.24 0.29 0.26 0.18 0.03 0.02 0 0.04 0.05 研究区内地下水开采量数据光滑比＜0.5的数据占比达80%，除去前两个时期外，数据光滑比达100%（表3），这表明原始数据通过了准指数规律检验。基于预测值与原始值的相对残差计算结果，发现除2012—2014年开采量实际数据偏大之外，其余时间相对误差检验均＜20%，且2016～2020年误差检验结果远小于10%，表明灰色预测模型基本可靠。
根据验证好的灰色预测模型，计算研究区2025～2035年的地下水开采量（表4）。根据预测结果，未来研究区地下水开采量将呈现逐年下降趋势，于2035年达到最低值4.89亿 m3。在过去，西安地区对地下水资源需求量较大，工农业建设和居民用水等都主要依赖地下水，地下水开采量逐年上升，于2013年开采量达到最大10.37亿 m3，地下水资源超采严重，导致地下水位持续下降。但自黑河引水工程建成后，每年可向西安市供水4.0亿 m3，使得西安市对地下水资源的开采依赖度有所下降。同时，在逐步全面封停企事业单位自备井及严格划定超采区和限采区的背景下，地下水超采得到了有效控制，因而地下水预测的开采量呈逐年下降的趋势。
表 4 2025～2035年地下水开采量预测结果（亿m3）Table 4. Prediction results of groundwater extraction from 2025 to 2035 (108 m3)年份 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 预测结果 5.71 5.62 5.53 5.45 5.36 5.28 5.21 5.12 5.04 4.96 4.89 3.3.2 地下水位埋深变化预测
在对西安市平原区地下水位动态变化特征及成因分析的基础上，结合区域降水、开采等相关资料，将地下水开采量预测结果和多年平均降雨量（786 mm）作为输入量，对研究区2025～2035年地下水位平均埋深的变化规律进行预测。
根据地下水监测资料，选取2010～2018年的数据用作训练，2019～2020年的数据用作验证。逐年观测数值共11个样本，设置训练次数
1000 次，目标最小误差0.000001 ，学习速率0.01。训练结果表明，当中间隐含层单元个数为8时，均方误差MSE为1.1151 e−15，此时为最佳隐含层节点数，网络模型达到理想的结果。这样就形成了由两个输入单元（降雨量和开采量）和一个输出单元（地下水位埋深）组成的三层网络模型。将BP神经网络预测模型训练和验证期的预测误差如表5所示。表 5 BP网络模型预测精度Table 5. Accuracy of BP network model prediction年份 水位实测值（m） BP网络模型 预测值（m） 相对误差（%） 2010 15.15 14.7656 −1.903 2011 14.42 15.2047 −1.807 2012 15.05 15.1268 0.086 2013 15.48 15.1425 −1.443 2014 15.11 15.2049 −4.906 2015 15.36 14.7576 −5.196 2016 15.99 15.2013 −2.273 2017 15.57 14.7323 −4.558 2018 15.56 15.1060 −0.805 2019 15.44 15.0458 −2.553 2020 15.23 14.8329 −2.607 由表5可知，BP神经网络预测模型最小绝对误差为0.013，最小相对误差为0.086%，BP神经网络预测模型MSE为
0.2349 ，BP神经网络法在预测精度和拟合精度方面，都达到了较高的精度，体现了BP神经网络模型在地下水动态预测中的优势。同时也表明，该BP神经网络预测模型可以用于未来地下水位动态的预测。采用上述BP神经网络模型，选取降水量和开采量这两个影响因子为输入项，对研究区2025～2035年的水位埋深进行预测，预测结果见图7。
BP神经网络模型预测结果表明，西安市平原区地下水埋深在未来（2025～2035年）预计将围绕14.5 m波动。而过去十年（2010～2020年），西安市平均地下水位埋深则维持在15.3 m。这表明，未来西安市地下水位整体上呈现出上升态势。特别地，预测结果显示2027年的地下水埋深达到最大值14.99 m，这一数值仅略高于2011年（受当年异常丰富降水导致的显著大气降水入渗补给影响），而显著低于其他年份。值得注意的是，除了2011年以外，其他年份由于强烈的人为开采活动，其地下水埋深普遍大于2025～2035年间预测的最大水位埋深。这表明，与2010～2020年相比，2025～2035年间地下水位有所回升，其中最大回升量出现在2032年，高达2.2 m。结合地下水开采量的变化趋势及其与水位埋深的紧密相关性，可以基本断定，近年来西安市实施严格的地下水限采政策已取得初步成效。这一政策不仅有效遏制了地下水位长期下降的趋势，还促进了地下水位的逐步恢复，有助于缩减地下水位降落漏斗面积，降低了地面沉降、地裂缝等环境地质灾害的发生风险，充分体现了合理控制地下水开采量对于保障地下水资源可持续利用及生态环境安全的重要性。
本研究采用的预测模型，包括GM（1，1）灰色预测模型与BP神经网络模型，是基于2010～2020年相对短暂且有限的地下水位数据序列构建的，故而存在一定的局限性。这种局限性在很大程度上源于地下水监测部门在数据开放与共享方面存在的限制。此外，在构建地下水位预测模型过程中，仅考虑了大气降水和人为开采这两个对地下水位动态具有显著影响的核心因素，未能充分探讨其他因素。这种做法可能会限制模型精度的进一步提高，鉴于此，未来的研究应考虑更多影响因子，从时间和空间两个维度出发，捕捉地下水位与多影响要素间复杂关联，从而对地下水动态变化进行更为详尽和准确的预测分析。
4. 结论
（1）2010～2020年间，西安市地下水位变化呈现出先下降后上升的规律。2010～2016年地下水位整体上呈下降趋势，年均降幅为0.23 m/a；2016～2020 年地下水位呈持续性回升趋势，年均升幅为0.19 m/a。
（2）降水和人为开采均对西安市地下水位变动具有显著影响，而地下水位埋深是决定研究区受降水影响程度的关键因素，其中河漫滩地区最为敏感，阶地地区次之，黄土塬区较弱。地下水开采量与地下水位埋深具有更强的相关关系，凸显了其在影响地下水位动态变化中的主导地位。
（3）通过GM（1，1）灰色预测模型和BP神经网络预测模型，对研究区2025～2035年的地下水开采量与地下水埋深进行了预测。结果表明，未来西安市地下水开采量将呈现出逐年下降的趋势；受地下水开采量下降影响，地下水埋深整体呈现出于波动上升趋势，地下水回升最大可达2.2 m。
-
![]()

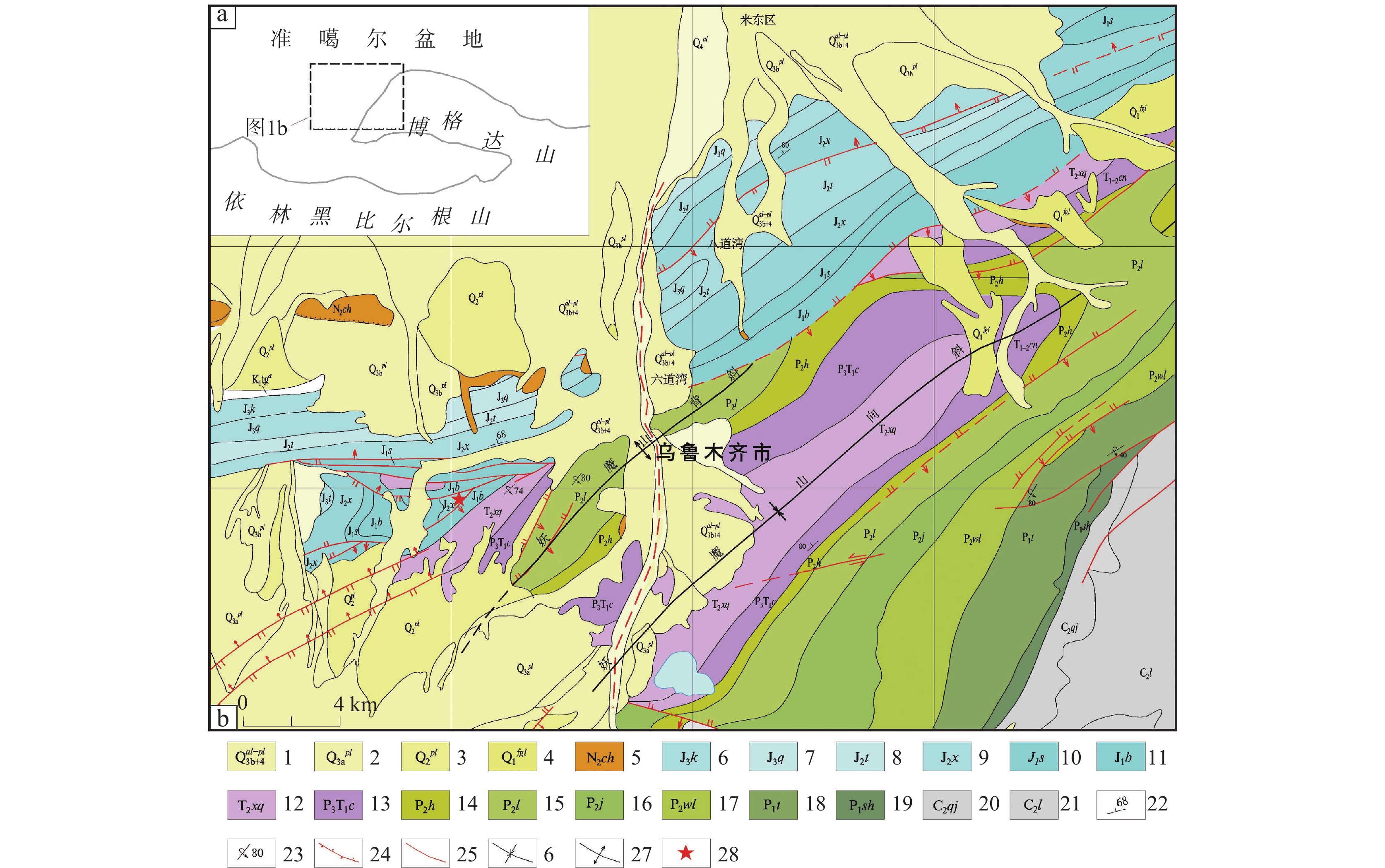

图 1 研究区大地构造位置图（a）（孙自明，2015）和地质图（a）
1.第四系更新统-全新统冲、洪积堆积物；2.第四系晚更新统洪积层；3.第四系中更新统冲积堆积物；4.第四系早更新统洪积层；5.昌吉河群；6.上侏罗统卡拉扎组；7.上侏罗统齐古组；8.中侏罗统头屯河组；9.中侏罗统西山窑组；10.下侏罗统三工河组；11.下侏罗统八道湾组；12.中三叠统小泉沟群；13.上二叠统—下三叠统仓房沟群；14.中二叠统红雁池组；15.中二叠统芦草沟组；16.中二叠统井井子沟组；17.中二叠统乌拉泊组；18.下二叠统塔什库拉组；19.下二叠统石人子沟组；20.上石炭统祁家沟组；21.上石炭统柳树沟组；22.地层产状；23倒转地层产状；24.逆断层；25.性状不明断层；26.向斜构造；27.背斜构造；28.研究区位置
Figure 1. (a) Geotectonic location map and (b) geology map of the research area
![]()

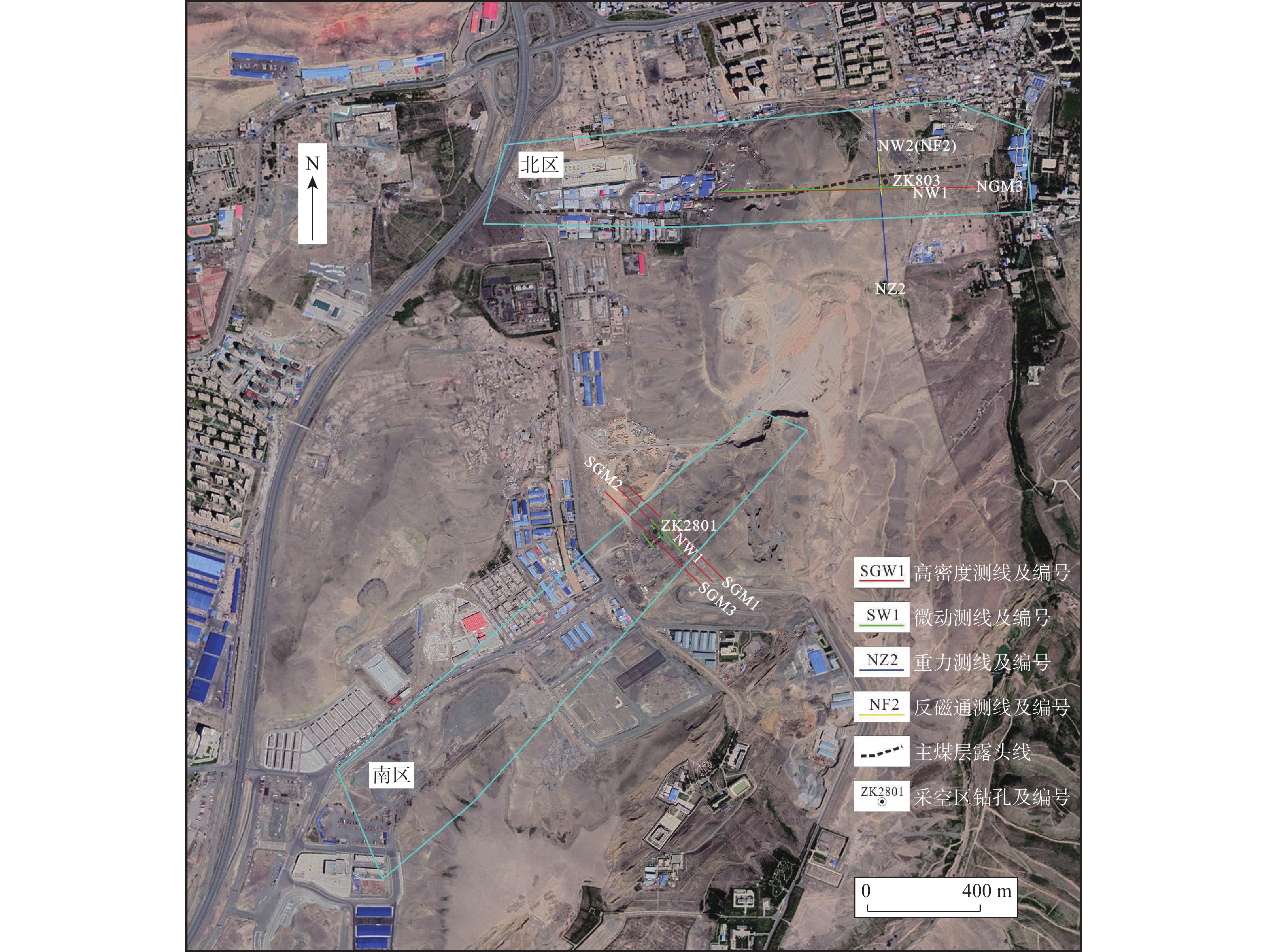

图 2 研究区遥感影像及物探测线分布图
Figure 2. Remote sensing image map of the research area and the distribution of geophysical trial lines
![]()

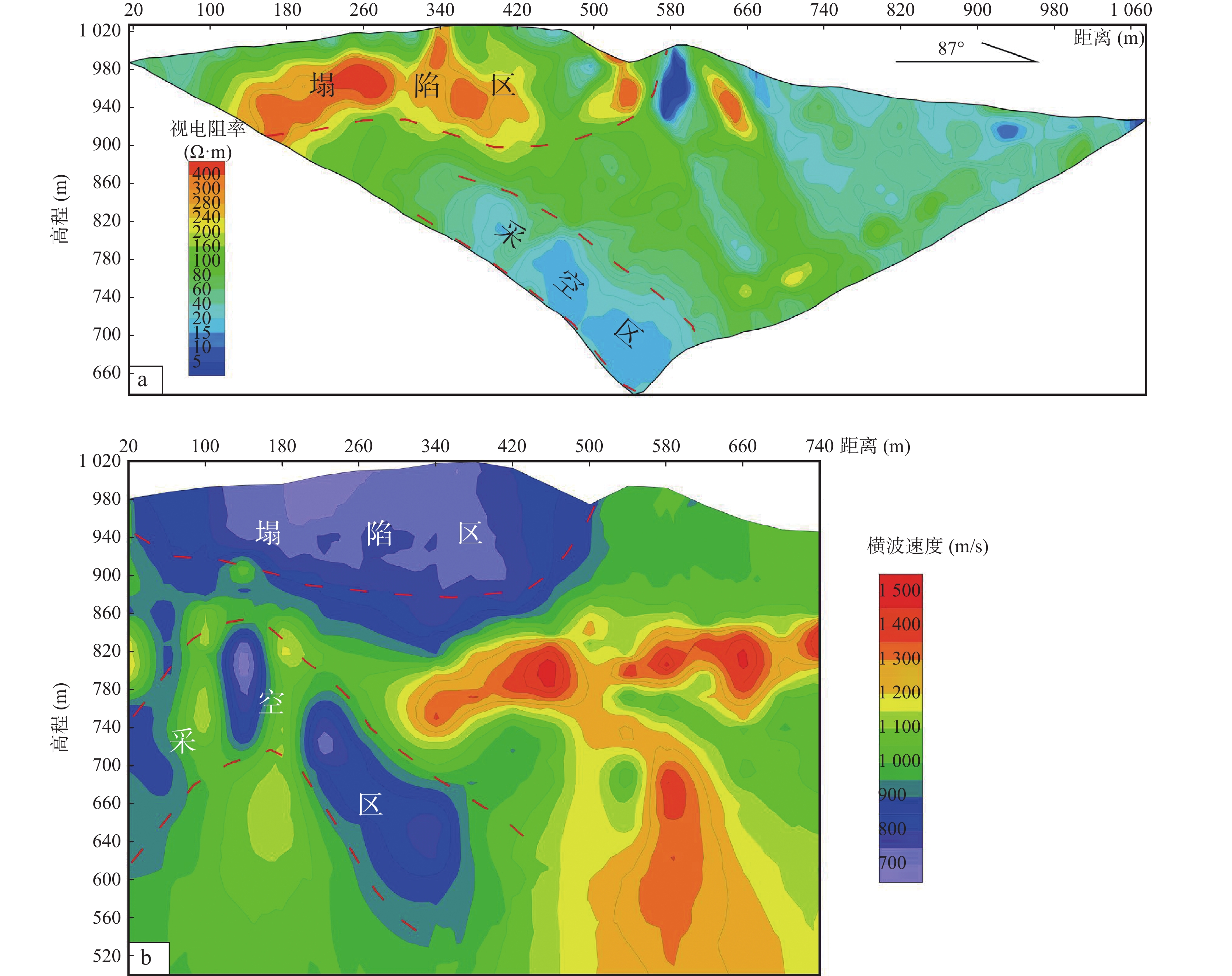

图 3 高密度电法NGM3、微动NW1线综合剖面图
A.高密度电法NGM3线视电阻率剖面图；B.微动NW1视横波速度剖面图
Figure 3. integrated profile of multi-electrode resistivity method line NGM3 and microtremor line NW1
![]()

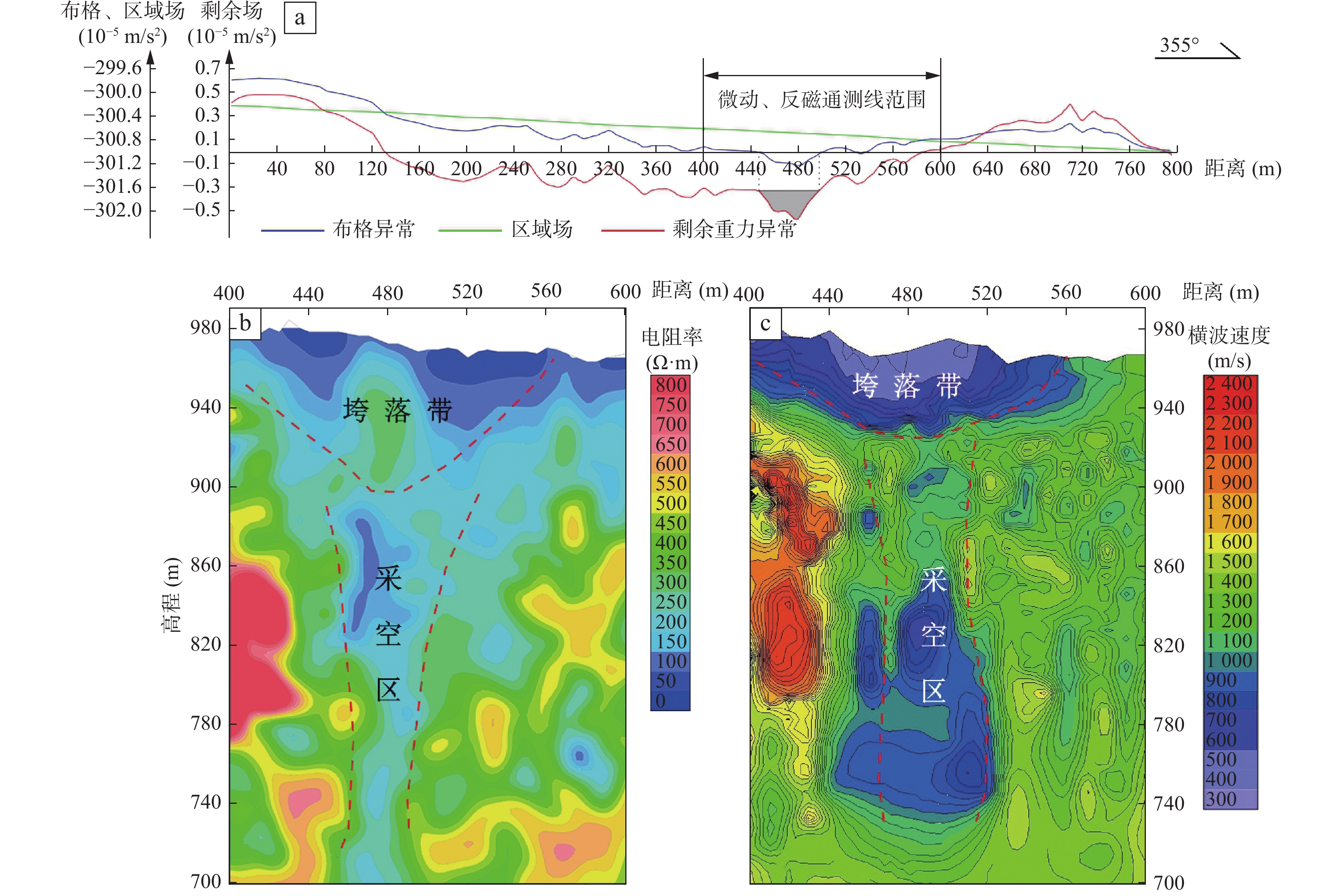

图 4 重力NZ2线、反磁通瞬变电磁NF2线和微动NW2线综合剖面图
A.重力NZ2线剖面；B.反磁通瞬变电磁NF2线视电阻率剖面；C.微动NW2线视横波速度剖面
Figure 4. integrated profile of gravity NZ2 line，OCTE NF2 line and microtremo line NW2
![]()

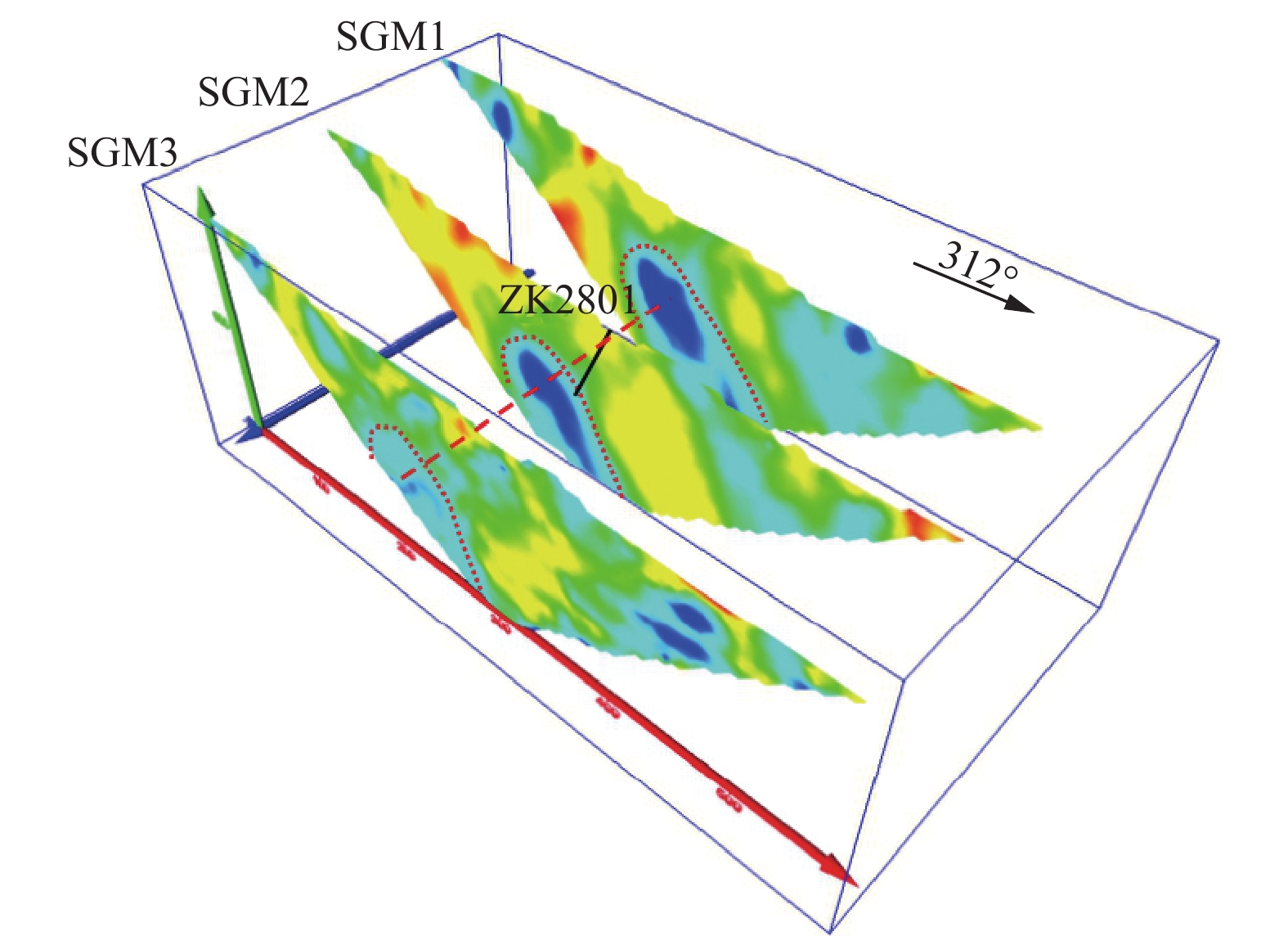

图 5 SGM1-3高密度电法视电阻率剖面图三维展示图
Figure 5. Three-dimensional display of apparent resistivity profile of SGM1-3 lines
![]()

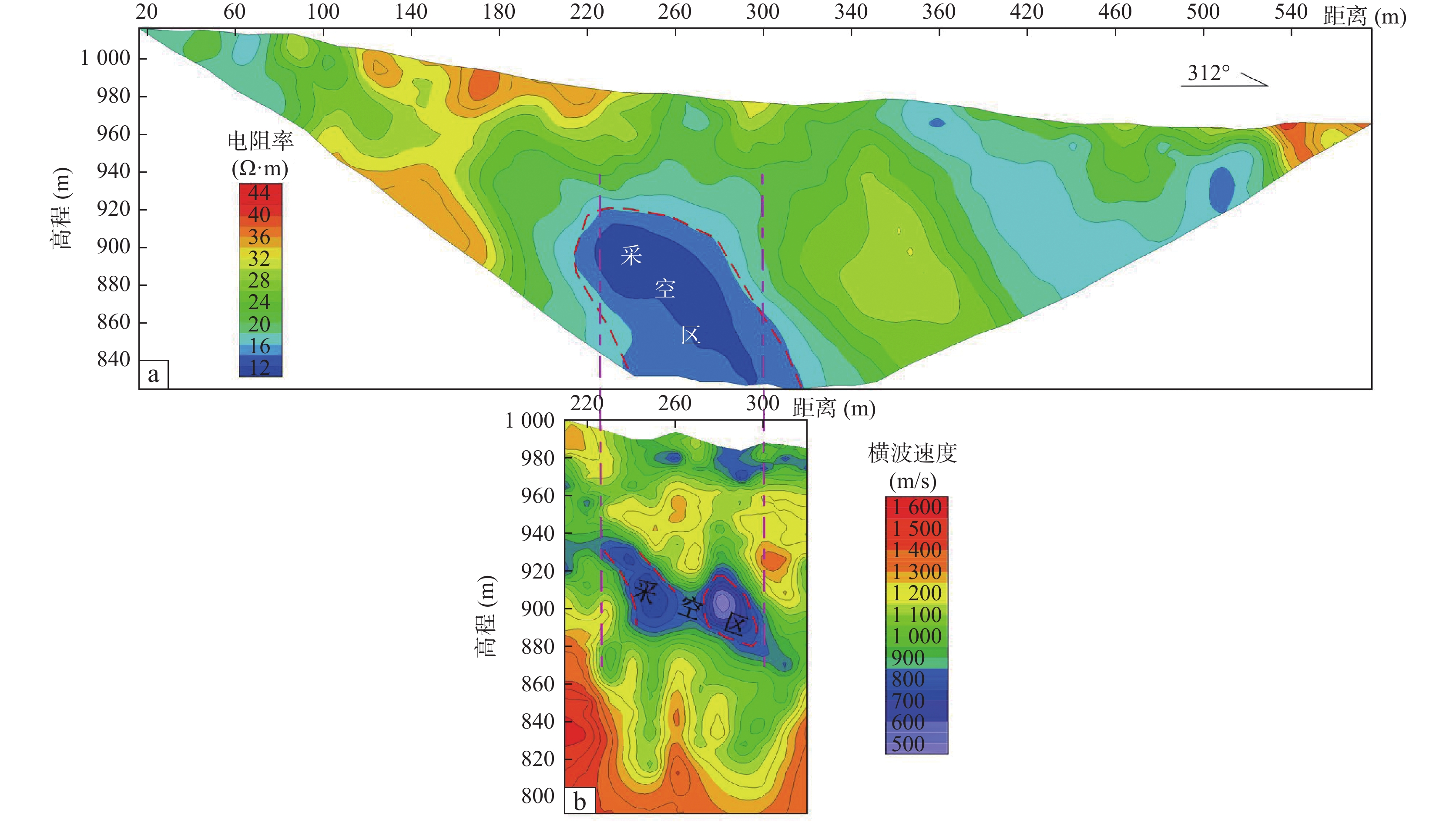

图 6 高密度电法SGM2线、微动SW2线综合剖面图
A.高密度电法SGM2线视电阻率剖面图；B.微动SW2视横波速度剖面图
Figure 6. Integrated profile of multi-electrode resistivity method line SGM2 and microtremor line SW2
表 1 急倾斜煤层特点及其采空区特征对照表
Table 1 Comparison table of characteristics of steep seam seams and goaf
序号 急倾斜煤层特征 对应采空区特点 1 埋深大，基岩或煤层上部覆盖层密实度差，黄土湿陷严重。 覆盖层极易随下部采空区发展而发生垮塌，稳定性较差，难以在地表形成稳定“拱”，沿走向方向出现条带状或串珠状塌陷坑。 2 多为不稳定复杂煤层，厚度变化大，通常各种厚度煤层（薄、中厚、厚及特厚）均有分布。 采空区在顶板方向变形普遍较剧烈，采空宽度通常大于煤层厚度。 3 产状复杂，倾角变化较大，煤层分布沿倾向方向向地下延伸深度较大，可采煤层自煤层露头延伸至地下上千米范围。 随着煤层开采深度不断增大，采空区范围逐渐向顶板方向发展，而底板方向基本处于稳定状态，采空区平面分布呈不对称状态。采空区竖向上深度和厚度分布范围较大, 自然垮落时间变化较大，稳定时间漫长。 4 地下水在竖向分布上连续性好，平面分布连续性差；由于产状陡倾，不同煤层间水力联系少，煤矿开采受地下水影响相对较小。 由于上部未采煤层和顶底板垮落的双重影响，采空区实际都分布有充填物，因富水状况不同导致充填状况复杂，无明显规律。
下载: 导出CSV
表 2 研究区地层岩性物性参数统计表
Table 2 Statistic table of physical parameters of formation lithology in the research area
地层 岩性 电阻率（Ω·m） 纵波速（m/s） 方法 变化范围 常见值 变化范围 常见值 Q 砂砾石土 200～250 250 1200 ～1500 1500 统计测井成果 J 泥岩 30～60 30 2500 ～3500 2500 泥质粉砂岩 30～150 75 1500 ～3500 3000 粉砂岩 60～130 105 2000～ 4000 3000 细砂岩 60～150 130 3000 ～4000 3200 砂岩 40～250 150 3000 ～4500 3500 煤层 65～250 180 1000 ～3000 2000 采空区 ＜15 ＜ 1000
下载: 导出CSV
表 3 投入主要物探仪器信息表
Table 3 Information table of the main geophysical instrument
序号 设备名称 型号 产地 1 瞬变电磁仪 Terra TEM 美国LAUREL（劳雷）公司 2 高密度电法仪 DUK-4 重庆地质仪器厂 3 高精度重力仪 CG-5 加拿大scintrex（先达利）公司 4 智能微动勘探系统 CN209 中科大国为 5 等值反磁通瞬变电磁仪 HPTEM-18 湖南五维地质科技有限公司
下载: 导出CSV
表 4 各方法主要施工参数及资料处理解释
Table 4 Acquisition parameters and data processing and interpretation
探测方法 主要施工参数 资料处理解释 高密度电阻率法 采集装置：维纳（对称四极）装置；
供电电压：220～300 V；供电时间：0.5 s；
停供时间：0.1 s；电极距：10 m；
测线5长度：500～1100 m坏点剔除、加载地形、视电阻率
反演、网格化成图等微动探测 矩阵类型：十字型；矩阵半径：50 m；
检波器频率：2 Hz；采集频率250 HZ；
采集时间：25分钟以上；点距：10 mSPAC法提取频散曲线、半波法经验公式反演、
数据拼接、加载地形等重力 测量方式：采用单程观测法，
早基点-测点-晚基点观测流程，当天闭合；
单点读数时间：45 s；点距：10 m地形改正，高度改正及布格改正，布格重力
异常计算，区域场和剩余重力异常分离等值反磁通瞬变电磁 采集模式：定点模式；发射频率：0.625 HZ；
发射电流：10.5 A；关断时间：65 μs；
叠加次数：200次；重复观测：2次；点距：5～10 m数据剔除、编辑等预处理，抽道，
二维反演，网格化，二、三维显示
下载: 导出CSV
-
蔡有良, 吴文贤, 彭清华, 等. 等值反磁通瞬变电磁和微动法在内蒙古某萤石矿采空区探测中的应用效果浅析[J]. 工程地球物理学报, 2022, 19（4）: 459−465. CAI Youliang, WU Wenxian, PENG Qinghua, et al. Analysis on The Application Effect of Comprehensive Geophysical Prospecting Method in Goaf Detection of A Fluorite Mine in Inner Mongolia[J]. Chinese Journal of Engineering Geophysics,2022,19(4):459−465.
陈长敬, 黄理善, 罗士新. 隐伏断裂勘察中的综合地球物理方法研究[J]. 工程地球物理学报, 2011, 8（2）: 348−353. CHEN Changjing, HUANG Lishan, LUO Shixin. Integrated Geophysical Methods in Buried Fault Exploration[J]. Chinese Journal of Engineering Geophysics,2011,8(2):348−353.
陈实, 刘云祯, 李延清, 等. 综合物探技术在城市活动断裂调查中的应用—以乌鲁木齐八钢石化断裂为例[J]. 地球物理学进展, 2019, 34（4）: 1584−1591. doi: 10.6038/pg2019CC0230 CHEN Shi,LIU Yunzhen,LI Yanqing,et al. Application of Integrated Geophysical Techniques in Investigation of Urban Active Faults: Take Rümqi Bagangshihua Fracture as An Example[J]. Progress in Geophysics,2019,34(4):1584−1591. doi: 10.6038/pg2019CC0230
陈卫营, 薛国强. 瞬变电磁法多装置探测技术在煤矿采空区调查中的应用[J]. 地球物理学进展, 2013, 28（5）: 2709−2717. doi: 10.6038/pg20130554 CHEN Weiying,XUE Guoqiang. Application on Coal-mine Voids Detection with Multi-device TEM Technology[J]. Progress in Geophysics,2013,28(5):2709−2717. doi: 10.6038/pg20130554
陈中山, 殷全增, 耿丽娟, 等. 关闭小煤矿采空区地面探测方法优选[J]. 地球物理学进展, 2022, 37（1）: 367−373. doi: 10.6038/pg2022FF0138 CHEN Zhongshan,YIN Quanzeng,GENG Lijuan,et al. Optimization of Ground Detection Method for Small Closed Coal Mine[J]. Progress in Geophysics,2022,37(1):367−373. doi: 10.6038/pg2022FF0138
程久龙, 胡克峰, 王玉和, 等. 探地雷达探测地下采空区的研究[J]. 岩土力学, 2004, 25(S1): 79-82. CHENG Jiulong, PAN Dongming, WANG Yuhe, et al. Research on Detecting of Underground Mined-out Areas by Using GPR[J]. Rock and Soil Mechanics, 2004, 25(S1): 79-82.
程久龙, 潘冬明, 李伟, 等. 强电磁干扰区灾害性采空区探地雷达精细探测研究[J]. 煤炭学报, 2010, 35（2）: 227−231. doi: 10.13225/j.cnki.jccs.2010.02.017 CHENG Jiulong, PAN Dongming, LI Wei, et al. Study on The Detecting of Hazard Abandoned Workings by Ground Penetrating Radar on Strong Electromagnetic Interference Area[J]. Journal of China Coal Society,2010,35(2):227−231. doi: 10.13225/j.cnki.jccs.2010.02.017
方军, 王乐杰. 急倾斜煤层老采空区物探方法探讨[J]. 矿山测量, 2016, 44（4）: 90−94. FANG Jun, WANG Lejie. Discussion on The Exploration Techniques in Steep Inclined Seams of The Abandoned Goaf Areas[J]. Mine Surveying,2016,44(4):90−94.
范涛, 王秀臣, 李貅, 等. 瞬变电磁方法在探测煤矿浅层高阻采空区中的应用[J]. 西北地质, 2010, 43（2）: 156−162. FAN Tao, WANG Xiuchen, LI Xiu, et al. Application of TEM in Detecting Goaf of Coal Mine with High-resistivity and Shallow-layer[J]. Northwestern Geology,2010,43(2):156−162.
韩许恒, 郁春霞. 氡射气探测在采空区勘察中的应用[J]. 工程勘察, 1996（5）: 62−66+72. HAN Xuheng, YU Chunxia. Application of Radon Emission Detection in Goaf Exploration[J]. Geotechnical Investigation & Surveying,1996(5):62−66+72.
何继善, 李帝铨, 胡艳芳, 等. 城市强干扰环境地下空间探测技术与应用[J]. 工程地球物理学报, 2022, 19（5）: 559−567. HE Jishan, LI Diquan, HU Yanfang, et al. Geophysical Exploration Methods for Strong Interference Urban Underground Space[J]. Chinese Journal of Engineering Geophysics,2022,19(5):559−567.
贺阳阳. 新疆乌市104团急倾斜煤层采空区稳定性及失稳过程分析[D]. 西安: 西安科技大学, 2020. HE Yangyang. Stability and Instability Process Analysis of Steep Coal Seam of No. 104 Group in Xinjiang[D]. Xi’an: Thesis for Master’s Degree of Xi’an University of Science Technology, 2020.
黄光明, 赵举兴, 李长安, 等. 岩溶区地下溶洞综合物探探测试验研究—以福建省永安大湖盆地为例[J]. 地球物理学进展, 2019, 34（3）: 1184−1191. doi: 10.6038/pg2019DD0145 HUANG Guangming,ZHAO Juxing,LI Chang’an,et al. Detection of Underground Karst Caves by Comprehensive Geophysical Exploration in Karst Area: Taking Yongan Dahu Basin in Fujian Province as Example[J]. Progress in Geophysics,2019,34(3):1184−1191. doi: 10.6038/pg2019DD0145
孔繁良, 陈海军, 刘正荣, 等. 新疆阿舍勒矿集区深部构造反射地震成像应用研究[J]. 新疆地质, 2021, 39（4）: 594−599. doi: 10.3969/j.issn.1000-8845.2021.04.013 KONG Fanliang, CHEN Haijun, LIU Zhengrong, et al. Research on the Application of Seismic Imaging of Deep Tectonic Reflection in Ashele Ore Concentration Area, Xinjiang[J]. Xinjiang Geology,2021,39(4):594−599. doi: 10.3969/j.issn.1000-8845.2021.04.013
孔繁良, 徐超, 李军. 高密度电法在新疆某水库大坝病险隐患探测中的应用[J]. 工程地球物理学报, 2022, 19（1）: 16−20. KONG Fanliang, XU Chao, LI Jun. Application of Multi-electrode Resistivity Method in Detection of Hidden Dangers of A Reservoir Dam in Xinjiang[J]. Chinese Journal of Engineering Geophysics,2022,19(1):16−20.
雷旭友, 李正文, 折京平. 超高密度电阻率法在土洞、煤窑采空区和岩溶勘探中应用研究[J]. 地球物理学进展, 2009, 24（1）: 340−347. LEI Xunyou, LI Zhengwen, ZHE Jingping. Applications and research of the high resolution vesistivity method in caves‚mined vegion and explovation of Karst region[J]. Progress in Geophysics,2009,24(1):340−347.
李华, 王东辉, 张伟, 等. 地球物理探测技术在成都市浅表地质结构调查中的应用研究[J]. 中国地质, 2022, 49（5）: 1438−1457. LI Hua, WANG Donghui, ZHANG Wei, et al. Application research of geophysical exploration technology in the investigation of shallow geological structure in Chengdu[J]. Geology in China,2022,49(5):1438−1457.
李华, 杨剑, 王桥, 等. 结合混合源面波与三分量频率谐振的浅震勘探在城市地质结构精细划分中的应用[J]. 地球物理学进展, 2020, 35（3）: 1149−1155. doi: 10.6038/pg2020DD0079 LI Hua,YANG Jian,WANG Qiao,et al. Application of shallow seismic exploration combining mixed source surface waves and three component frequency resonance method in fine detection of urban shallow geological structure[J]. Progress in Geophysics,2020,35(3):1149−1155. doi: 10.6038/pg2020DD0079
李文. 煤矿采空区地面综合物探方法优化研究[J]. 煤炭科学技术, 2017, 45（1）: 194−199. LI Wen. Optimization Study of Surface Comprehensive Geophysical Detection Methods of Coal Mine Goafs[J]. Coal Science and Technology,2017,45(1):194−199.
刘小平. 我国建(构)筑物场地下伏煤矿采空区勘察技术进展[J]. 煤田地质与勘探, 2022, 50（4）: 139−146. doi: 10.12363/issn.1001-1986.21.05.0299 LIU Xiaoping. Progress in investigation technology for coal mine goafs under buildings and structures in China[J]. Coal Geology & Exploration,2022,50(4):139−146. doi: 10.12363/issn.1001-1986.21.05.0299
刘学军, 刘震, 杨镜明. 大埋深巨厚急倾斜煤层采空区勘察手段探索[J]. 工程勘察, 2018, (增刊1): 386−392. LIU Xuejun, LIU Zhen, YANG Jingming. The Research on The Exploration Means of Deep and Extra-thick Coal Seam Mining Area[J]. Geotechnical Investigation & Surveying, 2018, (Sup. 1): 386−392.
罗霄, 徐智海, 李正胜, 等. 多参数综合物探方法在煤矿采空区勘探中的应用研究[J]. 煤炭工程, 2020, 52（2）: 32−37. LUO Xiao, XU Zhihai, LI Zhengsheng, et al. Application of Multi-parameter Comprehensive Geophysical Prospecting Method in Exploration of Goaf in Coal Mines[J]. Coal Engineering,2020,52(2):32−37.
屈栓柱, 唐宝山, 张海珠, 等准. 噶尔盆地南缘盆地轮廓和构造属性及页岩气战略选区的重磁电勘探研究[J]. 地质评论, 2019, 65（6）: 1288−1298. doi: 10.16509/j.georeview.2019.05.017 QU Shuanzhu,TANG Baoshan,ZHANG Haizhu,et al. Study on The Shape and Structural Properties of The Southern Margin of Junggar Basin and The Potential Shale-Gas Strategic Deposit with Integrated Geophysical Methods[J]. Geological Review,2019,65(6):1288−1298. doi: 10.16509/j.georeview.2019.05.017
孙自明, 王毅. 新疆博格达山西缘米泉地区构造解析与建模[J]. 现代地质, 2015, 28（2）: 300−307. SUN Ziming, WANG Yi. Structural Analysis and Modeling in Miquan Area of The Western Margin of the Bogda Mountain, Xinjiang[J]. Geoscience,2015,28(2):300−307.
汤伏全, 李庚新, 原一哲. 煤矿采空区地表重力异常效应模拟研究[J]. 煤炭学报, 2018, 43（4）: 945−950. doi: 10.13225/j.cnki.jccs.2017.1578 TANG Fuquan,LI Gengxin,YUAN Yizhe. Simulation And Study on Ground Gravity Anomaly Effect in Goaf of Coal Mine[J]. Journal of China Coal Society,2018,43(4):945−950. doi: 10.13225/j.cnki.jccs.2017.1578
王亮, 龙霞, 王婷婷, 等. 等值反磁通瞬变电磁法在城市浅层空洞探测中的应用[J]. 物探与化探, 2022, 46（5）: 1289−1295. doi: 10.11720/wtyht.2022.1467 WANG Liang, LONG Xia, WANG Tingting, et al. Application of the opposing-coils transient electromagnetic method in detection of urban shallow cavities[J]. Geophysical and Geochemical Exploration,2022,46(5):1289−1295. doi: 10.11720/wtyht.2022.1467
王强, 田野, 刘欢, 等. 综合物探方法在煤矿采空区探测中的应用[J]. 物探与化探, 2022, 46（2）: 531−536. WANG Qiang, TIAN Ye, LIU Huan, et al. Application of Comprehensive Geophysical Prospecting in Investigation of Coal Mine Goaves[J]. Geophysical and Geochemical Exploration,2022,46(2):531−536.
王亚辉, 张茂省, 师云超, 等. 基于综合物探的城市地下空间探测与建模[J]. 西北地质, 2019, 52（2）: 83−94. WANG Yahui, ZHANG Maosheng, SHI Yunchao, et al. Precise Detection and Modeling of Urban Underground Space Based on Integrated Geophysical Exploration[J]. Northwestern Geology,2019,52(2):83−94.
吴飞, 陈海波. 微动探测技术在安徽某煤矿采空区的应用[J]. 能源技术与管理, 2021, 46（5）: 141−144. WU Fei, CHEN Haibo. The Application of Microtremor Survey Technology in A Coal Mine Goaf in Anhui Province[J]. Energy Technology and Management,2021,46(5):141−144.
武欣, 潘冬明, 于景邨. 煤矿采空区地球物理探测方法综述[J]. 地球物理学进展, 2022, 37（3）: 1197−1206. doi: 10.6038/pg2022GG0128 WU Xin,PAN Dongming,YU Jingcun. Review in the geophysical methods for coalmine goaf prospecting[J]. Progress in Geophysics,2022,37(3):1197−1206. doi: 10.6038/pg2022GG0128
席振铢, 龙霞, 周胜, 等. 基于等值反磁通原理的浅层瞬变电磁法[J]. 地球物理学报, 2016, 59（9）: 3428−3435. XI Zhenzhu, LONG Xia, ZHOU Sheng, et al. Opposing coils transient electromagnetic method for shallow subsurface detection[J]. Chinese J. Geophys,2016,59(9):3428−3435.
徐慧, 牟义, 杨思通, 等. 榆林地区浅埋煤层采空区电法综合勘探技术[J]. 地质与勘探, 2020, 56（4）: 0792−0801. XU Hui,MU Yi,YANG Sitong,et al. Comprehensive Exploration Technology Based on The Electric Methods for The Goaf of Shallow Coal Seams in The Yulin Area[J]. Geology and Exploration,2020,56(4):0792−0801.
薛国强, 潘冬明, 于景邨. 煤矿采空区地球物理探测应用综述[J]. 地球物理学进展, 2018, 33（5）: 2187−2192. doi: 10.6038/pg2018BB0294 XUE Guoqiang,PAN Dongming,YU Jingcun. Review the applications of geophysical methods for mapping coal-mine voids[J]. Progress in Geophysics,2018,33(5):2187−2192. doi: 10.6038/pg2018BB0294
严加永, 孟贵祥, 吕庆田, 等. 高密度电法进展与展望[J]. 物探与化探, 2012, 36（4）: 576−584. YAN Jiayong, MENG Guixiang, LV Qingtian, et al. The progress and prospect of the electrical resistivity imaging survey[J]. Geophysical & Geochemical Exploration,2012,36(4):576−584.
姚建强, 毛玉坤. 新疆公路急倾斜煤矿采空区处理施工工法[J]. 山西建筑, 2018, 44（6）: 56−58. doi: 10.3969/j.issn.1009-6825.2018.06.028 YAO Jianqiang, MAO Yukun. Xinjiang Highway Steeply Inclined Coal Mining Area Treatment Construction Method[J]. Shanxi Architecture,2018,44(6):56−58. doi: 10.3969/j.issn.1009-6825.2018.06.028
张健桥, 尹维民, 张兴洲. 综合物探方法在厚覆盖煤矿采空区探测中的应用[J]. 地质论评, 2021, 66（增1）: 51−53. ZHANG Jianqiao, YIN Weimin, ZHANG Xingzhou. Application of Comprehensive Geophysical Prospecting Method in Detecting Goaf of Thick Overburden Coal Mine[J]. Geological Review,2021,66(supp.1):51−53.
张旭, 杜晓娟, 苏超, 等. 辽源煤矿采空区重力异常解释研究[J]. 工程地球物理学报, 2015, 12（6）: 755−759. ZHANG Xu, DU Xiaojuan, SU Chao, et al. Gravity Anomaly Interpretation of Mined-out Area in Liaoyuan Coal[J]. Chinese Journal of Engineering Geophysics,2015,12(6):755−759.
赵东东, 张宝松, 宗全兵, 等. 综合物探方法在地铁孤石探测中的应用研究[J]. 地球物理学进展, 2022, 37（3）: 1360−1370. doi: 10.6038/pg2022FF0181 ZHAO Dongdong,ZHANG Baosong,ZONG Quanbing,et al. Application of integrated geophysical method to detection of boulder in subway shield zone[J]. Progress in Geophysics,2022,37(3):1360−1370. doi: 10.6038/pg2022FF0181
赵虎, 王玲辉, 程强, 等. 等值反磁通瞬变电磁成像技术及工程应用[J]. 地球物理学进展, 2021, 36（5）: 2244−2250. doi: 10.6038/pg2021EE0466 ZHAO Hu,WANG Linghui,CHENG Qiang,et al. Opposing coils transient electromagnetics imaging technology and engineering application[J]. Progress in Geophysics,2021,36(5):2244−2250. doi: 10.6038/pg2021EE0466
赵子锋. 高速公路下伏急倾斜采空区勘察技术及对路基稳定影响研究[D]. 西安: 长安大学, 2015. ZHAO Zifeng. Study on Survey Technology of the Steep Goaf under Expressway and Its Impact on Stability of Embankment[D]. Xi’an: Chang’an University, 2015.
Okada H. Theory ofefficient array observations of Microtremors with special reference to the SPAC Method[J]. Exploration Geophysics,2006,37(1):73−85. doi: 10.1071/EG06073
