Research on Mine Ecological Environment Monitoring Technology Based on Multi-source Remote Sensing Data: A Case Study in Northern Shaanxi Coal Base
-
摘要:
矿产资源的开发会对周边生态环境产生负面作用，影响当地居民的生产生活。相比传统的矿山生态环境地面监测手段，遥感技术具有宏观性、动态性和经济性等优势，其高波谱分辨率、高空间分辨率及高时间分辨率，能全方位动态反映矿山生态问题现状与发展趋势。陕北煤炭基地是中国重要的煤炭能源基地之一，本研究选择其中一座生产矿山作为研究区，综合运用光学遥感和雷达遥感技术，精准捕捉煤矿开采活动所诱发的地面塌陷、土地损毁以及地表水体、植被状况等区域要素特征；针对重点监测区，进一步引入无人机遥感技术，实现对地裂缝、不稳定边坡等局部要素的精细化监测与识别，系统构建了数据获取、数据处理、遥感解译、数据分析等全流程矿山生态环境遥感监测技术体系。研究结果表明，多源遥感技术凭借卓越的全局视野、宏观分析能力及强大的数据追溯性，在矿山生态环境监测领域展现出了无可替代的优势，应用成效显著。在此基础上，提出了未来矿山生态环境监测预警智能体系“多网融合+实时监测+智能作业+任务协同+全面感知+自主决策”的发展方向。
Abstract:The exploitation of mineral resources can have negative effects on the local ecological environment and the livelihoods of nearby residents. Remote sensing technology provides a more cost-effective and comprehensive approach to monitoring mine ecology compared to traditional ground-based methods. Its high spectral, spatial, and temporal resolution enables a comprehensive and dynamic reflection of the status and development trends of ecological issues in mines. The northern Shaanxi coal base is a significant coal energy base in China. This paper focused on a production mine, comprehensively utilized Optical Remote Sensing and Radar Remote Sensing technologies, we can accurately capture the characteristics of regional elements such as ground subsidence, land damage, as well as surface water and vegetation conditions induced by coal mining activities. For key monitoring areas, the Unmanned Aerial Vehicle (UAV) remote sensing technology further enables refined monitoring and identification of local elements such as ground fissures and unstable slopes. This has systematically established a comprehensive remote sensing monitoring technology system for mine ecological environment, encompassing data acquisition, data processing, remote sensing interpretation, and data analysis. Research results indicate that multi-source remote sensing technology, with its outstanding global perspective, macro-analysis capabilities, and robust data traceability, has demonstrated an irreplaceable advantage in the field of mine ecological environment monitoring, achieving remarkable application effects. According to the proposal, the future intelligent mine environmental monitoring and early warning system should be developed with a focus on “multi-network integration + real-time monitoring + intelligent operation + task collaboration + comprehensive perception + autonomous decision-making”.
-
矿产资源作为一种不可再生资源，是人类赖以生存和发展的重要物质基础（Johansen et al.，2019；Gallwey et al.，2020）。在为人类生产生活提供服务的同时，矿产资源开发利用引起的生态环境问题日益严峻（杨金中等，2017），成为制约矿山及周边区域可持续发展的关键因素（Chen et al.，2017；Li et al.，2021）。建设生态文明是中华民族永续发展的千年大计，矿山生态保护和修复推进生态文明建设的重要一环（蔺楠等，2023）。矿山生态环境监测能够及时掌握矿山生态环境现状和发展趋势，从而提出合理的预防和修复措施，助力矿产资源开发利用和矿山生态修复统一协调发展（陈国良等，2023），因此，矿山生态环境监测是一项紧密围绕国家需求，具有基础性、战略性、实用性和紧迫性的重要工作，对于矿区生态保护和修复具有重大意义（黄登冕等，2022）。
水准测量、三角高程测量与GNSS等方法虽然在矿山生态环境监测中可以获取高精度的监测数据，但存在耗时费力、时效性低等不足，并且难以获取生态环境的整体状况，缺少整体性和宏观性（廉旭刚等，2023）。随着遥感技术的不断发展，其在矿山监测领域的应用潜力得到了更为深入的发掘与拓展（王凤娟，2020；韩海辉等，2020，2022a）。合成孔径雷达干涉测量（InSAR）技术具有全天时、全天候、空间覆盖广、多极化观测的优势，能够快速获取地表形变的范围，监测精度能够达到毫米级，用于初步圈定采空地面塌陷和不稳定边坡等地质安全隐患发生的区域（陈国良等，2023；廉旭刚等，2023）；光学卫星遥感数据具有覆盖面积大、成本低的优点，多用于解译土地损毁、地表水和植被等面上要素，但受限于空间分辨率，其监测不稳定斜坡、地裂缝的能力有限，可采用无人机航拍获取高分辨率影像数据进行补充，还可以配备热红外、LiDAR、高光谱、多光谱等不同的载荷，根据不同的监测对象和精度要求采集数据并进行相应处理（高俊华等，2022）。基于多源遥感数据构建矿山监测技术体系，实现矿山生态环境多要素（地质安全隐患、土地损毁、地表水、植被等）协同监测，对促进资源开发与环境保护的协调发展具有重要意义（范立民，2017；徐友宁等，2022；韩海辉等，2022b）。笔者以陕北煤炭基地某生产矿山作为研究区，基于高分卫星遥感数据、无人机航空摄影数据及合成孔径雷达数据3种不同的数据源，从数据获取、数据处理、遥感解译、数据分析等全流程对研究区地质安全隐患、土地损毁、水资源影响及生态退化进行全方位监测，旨在为合理制定生态修复措施、提升矿区生态环境质量提供基础数据和技术支撑。
1. 研究区概况
1.1 矿山基本情况

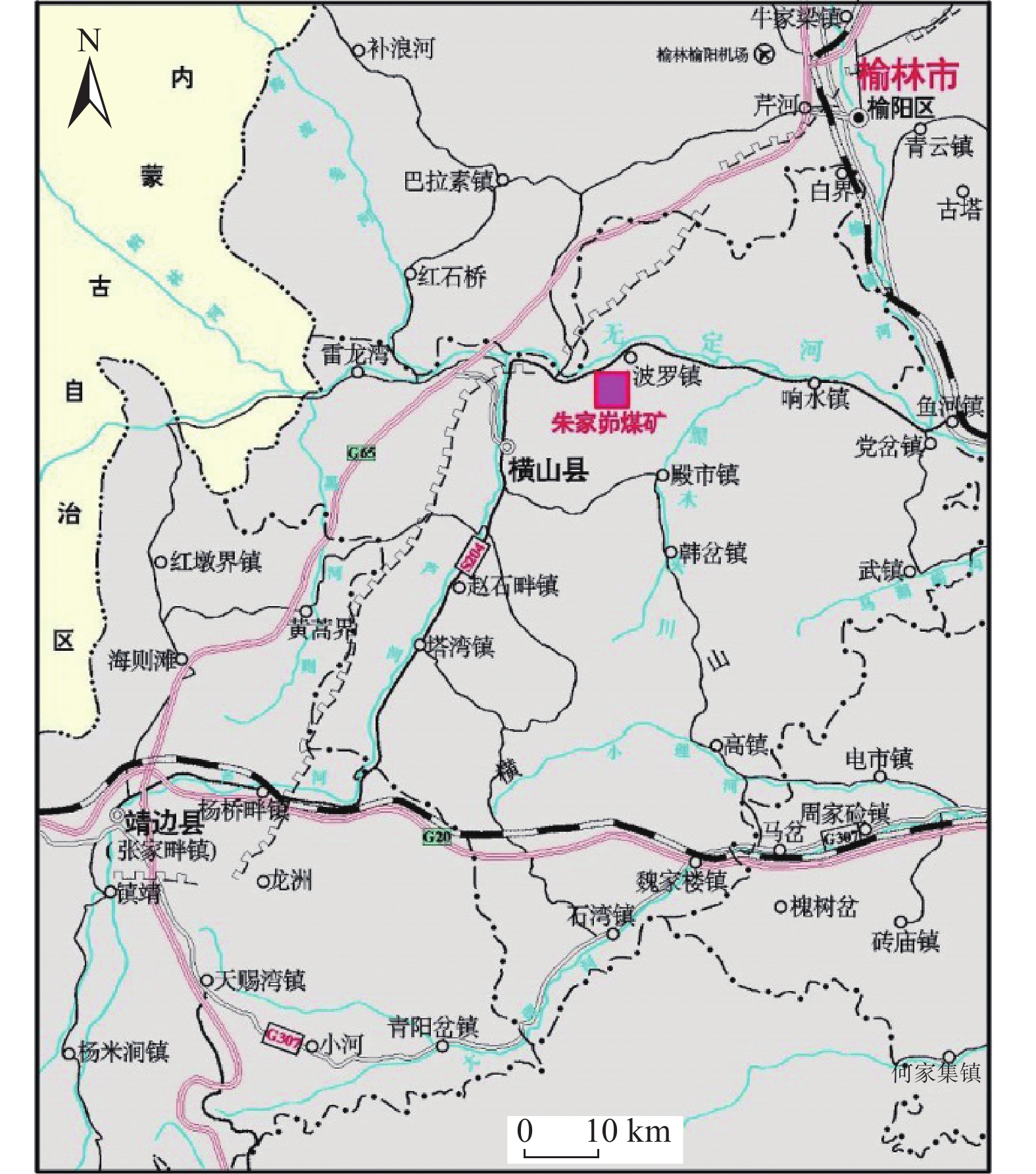

研究区位于榆林市横山区（图1），地处毛乌素沙漠东南缘与陕北黄土高原接壤地带，地表被第四系松散沉积物覆盖，较大沟谷中基岩零星出露。区内大部分为黄土梁峁区，地势东、北部低，西、南部高，地形起伏较大，支离破碎，沟壑纵横。矿区东西宽约5.2～10.0 km，南北长为4.7～5.3 km，面积约为
50.1932 km2，开采深度为+1000 ～+880 m。煤矿设计生产规模为4.0 Mt/a，属大型煤矿。批准开采3号煤层，采用斜井开拓全井田，主、副斜井和风井均采用缓坡斜井，主、副、回风3条斜井井筒及地面生产系统均集中布置在工业场地内。采用单一长壁综合机械化采煤法，全部垮落法管理顶板，单水平开拓标高+962 m。
1.2 矿山生态问题
矿山生态环境问题与矿山开采方式、所在区域的自然地理背景和地质环境条件密切相关（徐友宁等，2015）。黄土梁峁区煤炭地下开采会导致地表大面积塌陷、含（隔）水层结构破坏、地下水位下降、土地资源损毁，对地表植被和建（构）筑物等造成严重影响，不可避免地破坏区域生态环境。而且煤矿开采对地上地下的扰动影响剧烈、持续时间长，造成的地质结构变化、含（隔）水层破坏和地下水位下降等问题修复难度大，区域生态系统结构和功能恢复周期长（徐友宁等，2001，2005，2015）。
（1）地质安全隐患
由采矿活动引发或加剧的对人居、生命、财产安全构成威胁的危岩体、不稳定边坡、废弃矿井、地面塌陷、地表开裂等地质安全问题。生产煤矿存在的地质安全隐患主要包括采空地面塌陷以及由此引发的拉张裂缝和崩塌、滑坡等（图2）。
![]()
图 2 采矿引发的地裂缝和不稳定边坡a. 地裂缝；b. 滑坡Figure 2. Ground cracks and unstable slopes caused by mining（2）土地损毁
土地损毁是矿山生产建设活动造成土地原有功能部分或完全丧失的过程，包括土地挖损、塌陷、压占和污染4种损毁类型。煤矿开采对土地资源的损毁以压占损毁和塌陷损毁为主，压占主要是工业场地、炸药库及矿山道路等地面建设工程对土地资源的压占；塌陷损毁是地下煤层采出后，发生地面下沉，导致地表变形开裂，破坏土地资源。
（3）水资源影响
煤矿开采对矿区地下水、地表水都将产生一定影响，甚至较为剧烈，地面塌陷会破坏含水层结构，导致含水层疏干，严重影响地下水资源，进而使周边地表水和居民用水受到影响（徐友宁等，2001）。
近年来，陕北煤炭基地大规模、高强度的煤炭开采，造成了窟野河流域萨拉乌苏组地下水位下降，部分区域下降幅度超过了15 m，水位下降到基岩面以下，萨拉乌苏组已经被疏干，从而造成了萨拉乌苏组泉流量的衰减和干涸，窟野河基流量也因此衰减并断流（徐友宁等，2001）。
（4）生态退化
煤矿开采对生态的影响主要表现在对原始植被的破坏、水资源和表层土壤质地的破坏等，进一步造成生态系统结构破坏、功能衰退、生物多样性减少、生物生产力降低等。研究区地处风沙滩地区和黄土梁峁区的过渡地带，区域生态功能定位是水土保持和防风固沙，本次将植被覆盖度作为指示矿区生态功能变化的核心指标。
2. 研究方法
2.1 数据源选择
以矿山生态问题为监测对象，根据不同遥感数据源的特点和优势，结合数据的可获取性，对本次监测采用的数据源进行了优选。Sentinel-1数据能够全天候、全天时获取地面高程及形变信息，空间覆盖连续，重访周期12天，测量精度可达毫米级，适用于大区域范围、长时间序列地表形变的全方位动态监测。高分系列卫星遥感数据获取方便、成本低，适用于矿山土地损毁、植被状况、地表水分布等面上要素的监测。无人机航空摄影数据分辨率高，能够清晰反映地物的细微特征（吴松，2023），适用于地裂缝、崩塌、滑坡和不稳定边坡等点上要素的监测，同时作为卫星遥感数据的补充数据监测面上要素（表1）。
表 1 遥感数据源一览表Table 1. List of remote sensing data sources数据类型 数据源 空间分辨率（m） 特点及用途 合成孔径雷达 Sentinel-1 5×20 全天候、全天时、空间覆盖连续，
用于监测地面塌陷范围及沉降量高分卫星遥感 GF-1 2 获取方便、成本低，GF-1主要用于监测植被状况，
GF-2用于监测地表水体、土地损毁范围和程度等GF-2 0.8 无人机遥感 1∶ 1000 航空摄影0.1 分辨率高，灵活机动，主要用于监测地裂缝、
崩塌、滑坡和不稳定边坡等点上要素2.2 数据获取与处理
2.2.1 Sentinel-1数据
收集2022年1月9日至2022年9月18日共14景干涉测量宽幅模式（IW）的单视复数影像数据（SLC），极化方式为VV。DEM数据采用由美国太空总署（NASA）和美国国防部国家测绘局（NIMA）联合测量的SRTM-DEM数据SRTM3，水平分辨率为30 m（1 arc-second）。轨道数据选取POD精密定轨星历数据，其定位精度小于5 cm，是目前最为精确的轨道数据，可有效地去除干涉图中的平地相位。
为了同时获取监测期内月度和长时间序列地表形变信息，基于GAMMA软件，分别采用D-InSAR及SBAS-InSAR技术进行数据处理，处理流程见图3所示。
![]()
图 3 数据处理流程（引自《SARscape产品白皮书——2022年》）Figure 3. Data processing flowa. D-InSAR；b. SBAS-InSAR2.2.2 高分卫星遥感
共收集GF-1数据2景，时相分别为2022年9月24日和2022年9月28日，能够真实反映夏秋季节植被状况；GF-2数据1景，时相为2022年10月1日。所有数据云雪量均小于10%，影像层次丰富、纹理清晰、色调均匀、反差适中，满足研究需求。
利用PCI、ENVI和Photoshop等专业软件，对遥感影像进行数据预处理、配准、正射校正、图像融合、图像镶嵌裁剪等处理，并辅以反差增强、彩色变换增强及锐化增强等图像增强技术。平面坐标系采用2000国家大地坐标系，高斯–克吕格投影。1∶
5000 比例尺按3°分带，高程基准采用1985国家高程基准，正射纠正的高程控制采用DEM数据，制作的影像数据中误差不超过1 m。2.2.3 无人机航空摄影
针对近期采矿活动以及工业场地等人类活动剧烈区域，将井田北部划分为重点监测区，采用无人机航空摄影数据进行监测。采用大疆M210多旋翼无人机完成了1∶
1000 正射航拍，航向重叠度为70%，旁向重叠度为60%，各项指标均满足航摄规范要求。获取的原始影像分辨率为7.91 cm，飞行面积36.7036 km2。飞行完成后，及时对数据质量进行了检查，确保拍摄影像纹理清晰、色彩丰富。作业时无人机上搭载有GPS模块，可以准确进行定位，保证数据处理的精度。利用Pix4Dmapper Pro软件对原始数据进行处理，平面精度误差在0.1 m以内，得到高精度正射影像（DOM）和数字表面模型（DSM）。2.3 信息提取
地质安全隐患、土地损毁和地表水体进行人机交互解译，解译时采用全分辨率解译，面状要素最小上图精度为4 mm2。植被状况通过计算研究区NDVI指数和植被覆盖度（FVC）进行监测，通过多年度相近时相NDVI指数对比，能够进一步监测矿区生态状况的变化趋势和内在规律。
（1）地质安全隐患
地裂缝使得地表浅层土壤结构发生了变化，在遥感影像上常形成色调和纹理上的光谱差异，呈线状影像特征，解译标志明显；崩塌和滑坡在后壁存在无植被区，与周围有明显差异，滑坡后缘多呈圈椅状，多存在明显裂缝，崩塌下方常有崩积物（图4）。对地质安全隐患的解译需要结合煤矿开采的相关资料进行综合判别。
![]()
图 4 地质安全隐患遥感解译标志（数据源：无人机正射影像）a. 地裂缝；b. 黄土崩塌Figure 4. Remote sensing interpretation of geological safety hazards（2）土地损毁
土地损毁包括压占损毁和塌陷损毁两类，压占损毁程度依据对表土层和植被的破坏情况进行划分。仅破坏了原始植被，表土层未破坏，划分为轻度损毁；破坏了原始植被，表土层部分破坏，划分为中度损毁；原始植被和表土层均已破坏，划分为重度损毁。塌陷损毁程度依据塌陷时间和地裂缝发育情况进行综合评判，已经达到沉稳状态、且地裂缝不发育的区域划定为轻度损毁，未达到沉稳状态、地裂缝较发育的区域划定为中度损毁，解译标志见图5。
![]()
图 5 土地损毁遥感解译标志（数据源：GF-2）a. 压占损毁；b. 塌陷损毁Figure 5. Remote Sensing interpretation sign of land damage (Data source: GF-2)（3）地表水
通过人机交互提取研究区地表水体的数量、面积和空间分布。未来可通过改进遥感数据源、加强水体边界混合像元分析及细小水体精细提取方法等进一步提高地表水体的提取效率和精度（韩亚超等，2022），解译标志见图6。
![]()
图 6 地表水体遥感解译标志（数据源：GF-2）a. 河流；b. 水库Figure 6. Surface water interpretation markers (Data source: GF-2)（4）植被状况
基于植被NDVI模型与GF-1遥感影像，利用ENVI软件平台的Band Algebra模块的Band Math工具，计算研究区植被覆盖度指标。NDVI计算公式如下（苗旭等，2022）：
$$ NDVI=\frac{NIR-R}{NIR+R} $$ (1) 式中：NIR为近红外波段；R为可见光红波段；NDVI值介于[−1,1]之间。
混合像元的NDVI值是植被覆盖部分和非植被覆盖部分NDVI值的线性加权值，利用植被覆盖度与归一化植被指数之间存在的显著相关性，结合FVC进行计算，计算公式为（苗旭等，2022）：
$$ FVC=\left(NDVI-{NDVI}_{min}\right)/\left({NDVI}_{max}-{NDVI}_{min}\right) $$ (2) 式中：FVC为植被覆盖度；NDVImin为裸土或没有植被覆盖的像元值（取累积概率为5%的NDVI值）；NDVImax为完全被植被覆盖的像元值（取累积概率为95%的NDVI值）。
3. 结果与分析
3.1 地质安全隐患
3.1.1 空间分布及表现形式
通过遥感解译，结合煤矿相关资料，目前仍处于形变期的地面塌陷共两处，分别为研究区西部三盘区的TX1和东部一盘区的TX2。
TX1形成时间为2017～2022年，塌陷面积
3.7172 km2。由于塌陷范围较大，部分区域仍处于形变期，塌陷范围内发育的地裂缝和崩塌、滑坡较多。遥感解译结果显示，共发育82条地裂缝、14处滑坡和74处崩塌，绝大多数没有威胁对象，有少数崩塌、滑坡可能造成下游河道堵塞，暂时不会威胁居民生命财产安全。地裂缝走向以NNW、NEE和NNE为主，地裂缝宽度约10～50 cm，裂缝长度从5 m到100 m不等。TX2形成时间为2021年10月~2022年12月，仍处于形变当中，尚未沉稳，塌陷面积
0.6908 km2。塌陷区北部位于风沙滩地区，裂缝不发育，南部由于开采时间较晚，裂缝尚未大规模形成。遥感解译结果显示，塌陷范围内共发育4处滑坡和14处崩塌，均为小型、土质，无威胁对象。由于尚未达到沉稳期，后期地裂缝和崩塌、滑坡存在进一步增加的可能，对村民正常生产生活存在一定的威胁。3.1.2 地表形变规律
（1）逐月地表形变量
利用D-InSAR技术提取了1～9月的逐月地表形变信息（表2）。研究区主要存在两处形变区，一处对应矿区西部三盘区正在开采的工作面（即TX1），另一处对应矿区东部一盘区正在开采的工作面（即TX2）。
表 2 月度形变信息Table 2. Monthly deformation information月份 SAR成像时间 影像间隔时间（d） A区域最大
形变量（m）B区域最大
形变量（m）1 20220109_20220202 24 −0.025 −0.041 2 20220202_20220226 24 −0.030 −0.045 3 20220226_20220403 36 −0.039 −0.046 4 20220403_20220427 24 −0.031 −0.039 5 20220427_20220602 36 −0.059 −0.041 6～7 20220602_20220801 60 −0.030 −0.049 8～9 20220801_20220918 48 −0.044 −0.028 TX1形变区在1～5月期间仅有1处明显的形变点，形变位置、范围由西向东发生推移，与工作面推进方向一致；6～7月共计4处形变点，原有1处的形变程度明显减弱，相较1～5月新增了3处形变点；8～9月A形变区主要表现为两处形变点，较6～7月减少了两处，推测两处形变在该时期内地表已基本稳定。
TX2形变区在1～5月期间主要存在1处形变点，形变位置、范围由北向南发生推移，与工作面推进方向一致；6～7月形变影响范围扩大，8～9月相较1～7月的形变程度明显减弱。
（2）长时间序列地表形变量

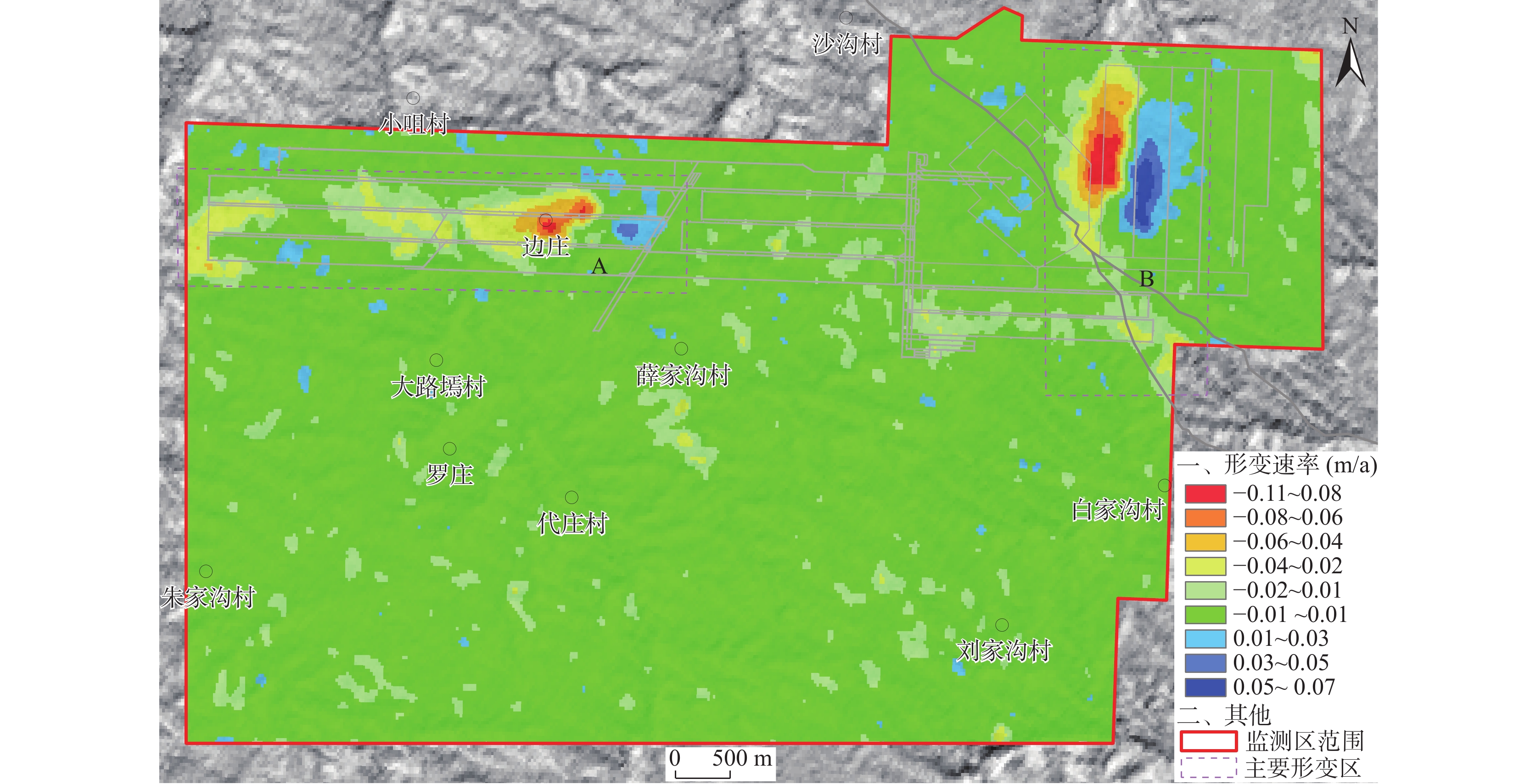

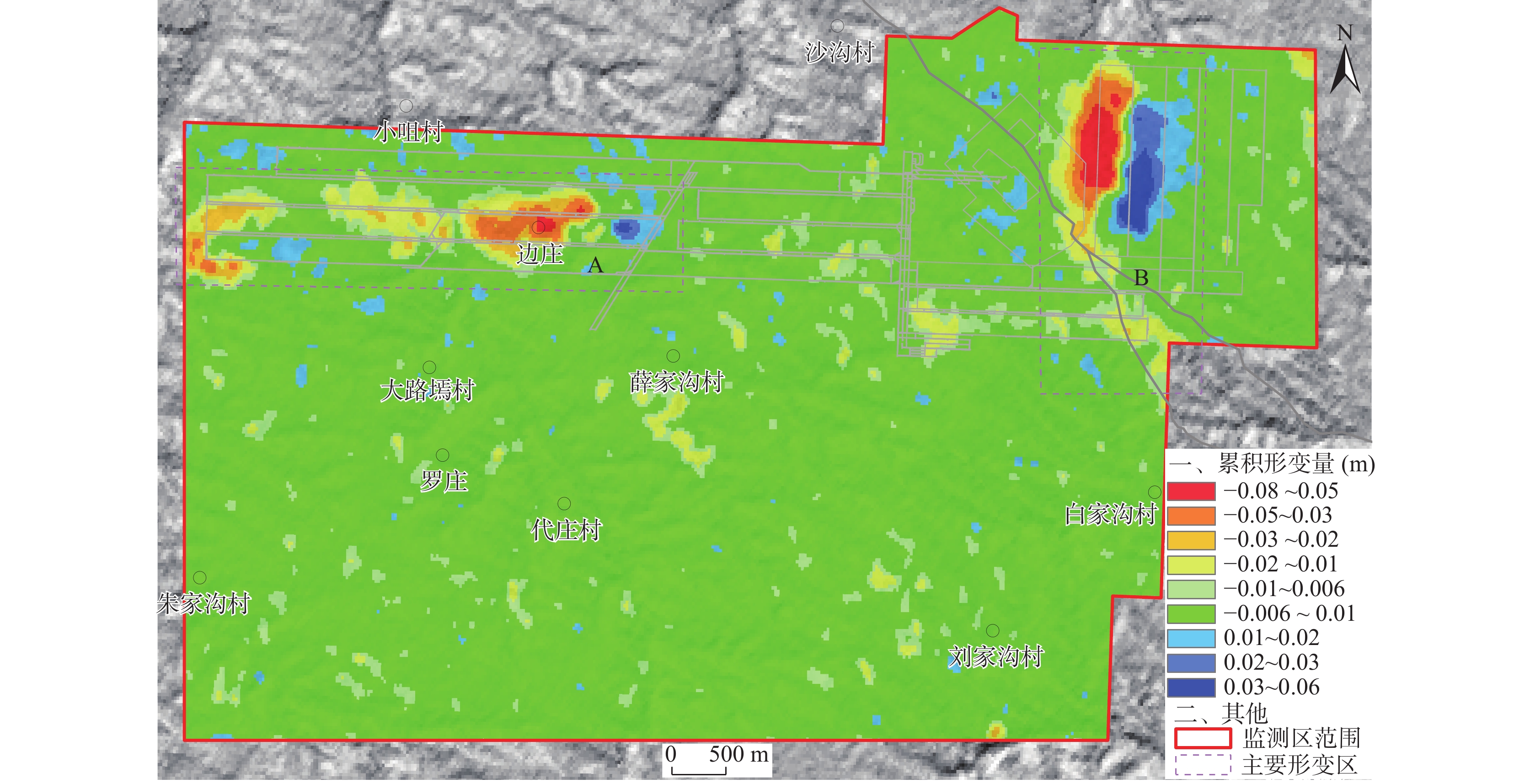

利用SBAS-InSAR技术获取了研究区雷达垂直向的年平均形变速率（图7）及累积形变量（图8）。可以看出，在2022年1～9月期间，研究区出现明显形变，A形变区（TX1）最大形变速率为−0.086 m/a，最大累积形变量为−0.057 m；B形变区（TX2）最大形变速率为−0.110 m/a，最大累积形变量为−0.084 m，形变区域与开采工作面相一致。
根据形变区域的形变位置和量级，以形变程度最强烈的XB004（TX2所在位置）为例，沿工作面走向绘制剖线，分析工作面走向时间序列形变规律，进一步选择剖线上形变速率较大的特征点（SX004），分析特征点的持续形变情况。XB004形变区的InSAR、光学影像及等值线图见图9，工作面走向剖线及特征点时序剖线见图10。
![]()
图 9 XB004形变区的InSAR、光学影像及等值线图a. InSAR；b. 光学影像；c. 等值线Figure 9. InSAR, optical image and contour map of the deformation region of XB004![]()
图 10 XB004形变区工作面走向剖线及特征点时序剖线（a）.工作面走向剖线；（b）.特征点时序剖线Figure 10. XB004 deformation zone working face strike profile and feature point time series profile由图10可知，2022年1～9月期间，SX004特征点的最大形变速率约为−0.099 m/a，形变程度属于极明显级别，表明形变非常大。等值线图可对沉降漏斗进行精确定位，掌握形变区不同位置形变大小，等值线越密集表明形变速率变化越大，反之形变速率变化越小（郑志琴，2015；李诗雨，2022），XB004形变等值线由外向内依次为−0.02 m、−0.04 m、−0.06 m、−0.08 m、−0.1 m，沉降中心东侧等值线较密集，说明该处形变速率变化较大。在工作面走向时序剖线上，沉降中心形变量最大，两边形变量较小，形成明显的沉降漏斗，SX004特征点的最大累积形变量约−0.074 m/a。整体上，SX004特征点仅在2022年4月1日～2022年5月15日期间形变速率轻微波动，随着时间推移，形变量不断增加，形变速率有持续增大趋势。
3.2 土地损毁
损毁类型包括压占损毁和塌陷损毁两类。压占主要是工业场地、炸药库及矿山道路等地面建设工程对土地的压占，损毁面积

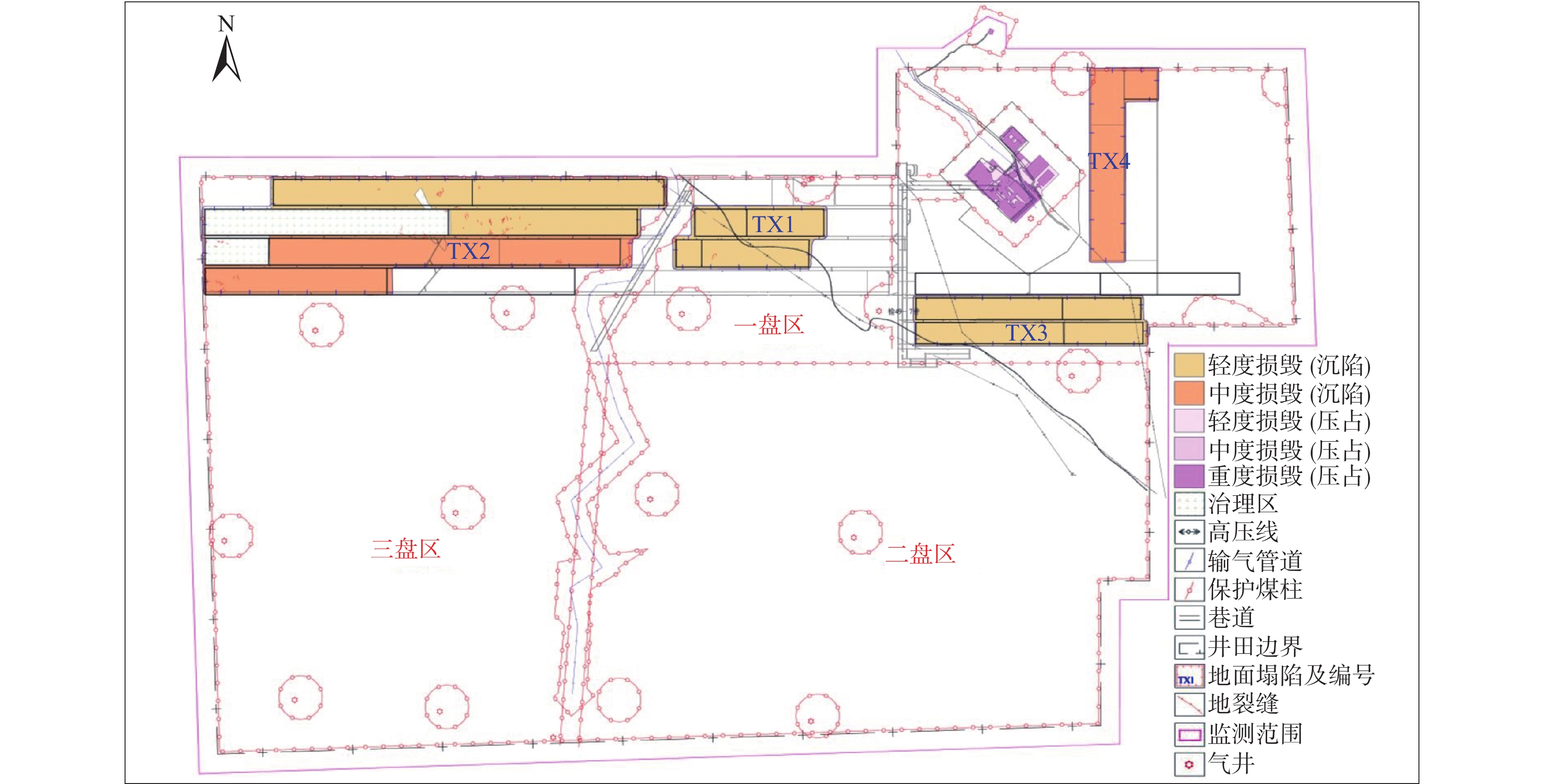

326257 m2，以重度为主；沉陷损毁是地下煤层采出后，发生地面下沉，导致地表变形开裂，破坏土地资源，损毁面积6152139 m2，以中度和轻度为主（图11）。3.3 水资源影响
遥感技术主要侧重于监测地表水体的变化。监测结果显示，研究区有4处地表水体，空间分布较为集中，主要分布在工业场地的西北侧及西南侧，面积从大到小依次为
23400 m2、19900 m2、156000 m2、12700 m2，总面积共71600 m2。高分卫星遥感和无人机遥感技术能够对矿区地表水体数量及面积进行全方位监测，多期影像对比则可以反映出地表水体的变化情况。3.4 生态退化

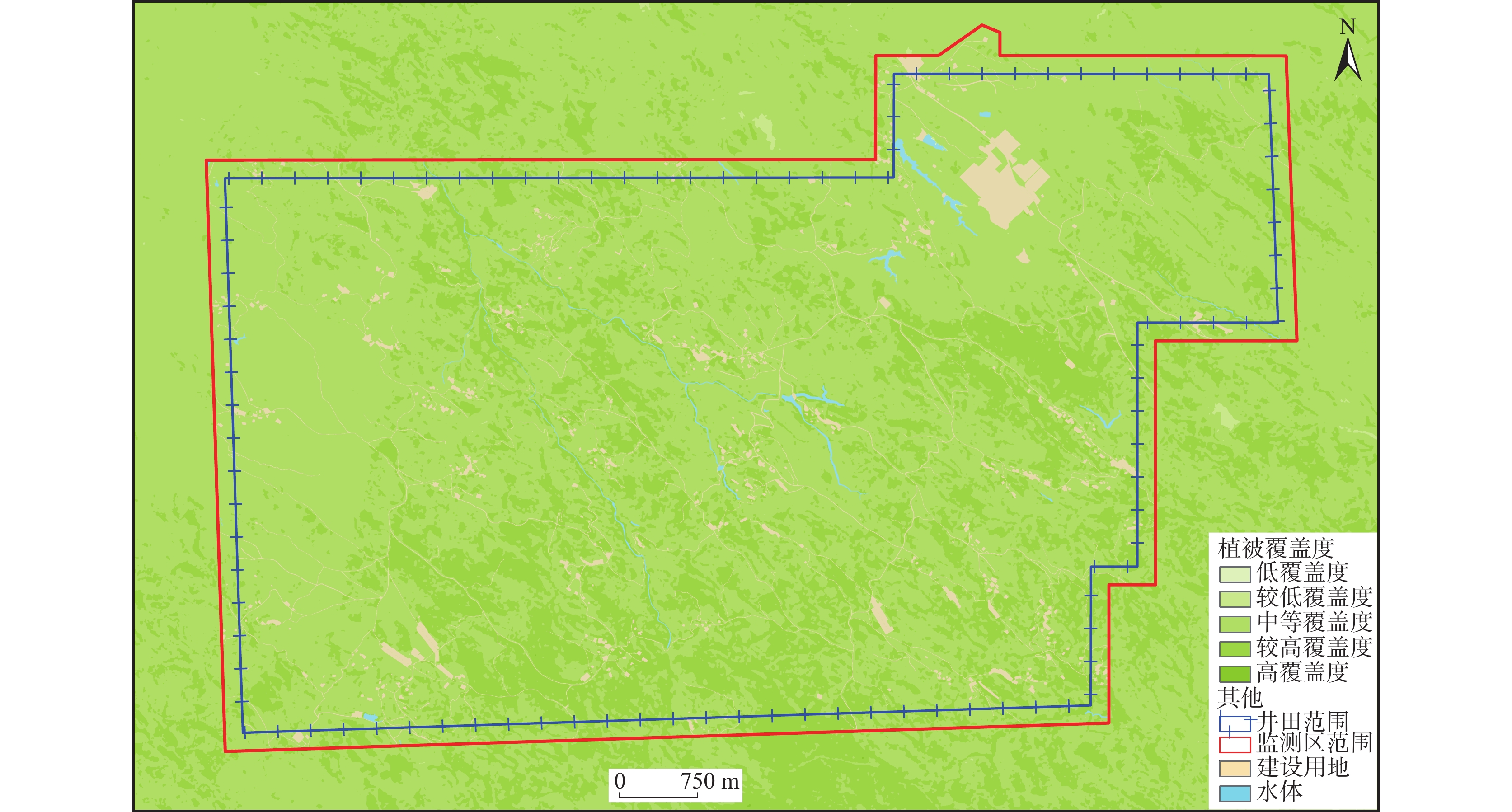

监测结果显示，研究区植被状况总体较好，以中等覆盖度和较高覆盖度为主，其他均为零星分布。中等覆盖度主要包括耕地、园地和稀疏的林地等，较高覆盖度主要包括各类林地和天然牧草地等。随着煤矿的持续开采，短期仍然会对植被产生影响（表3，图12）。
表 3 植被覆盖度分级统计情况Table 3. Vegetation coverage classification statistics序号 分级 植被覆盖度（%） 面积（hm2） 比例（%） 1 高覆盖度 ≥70 0.0126 0 2 较高覆盖度 50～70 1483.08 26.41 3 中等覆盖度 30～50 3913.307 69.70 4 较低覆盖度 10～30 1.4217 0.03 5 低覆盖度 ＜10 0.0215 0 建设用地、水体 216.9214 3.86 合计 5614.7642 100 4. 结论与展望
（1）多源遥感技术具有全局性、宏观性和可追溯性，在矿山生态环境监测中具有无可比拟的优势，应用效果较好。此外，遥感技术受人为因素影响较小，成本较低，目前已成为矿山生态环境监测的重要手段之一。
（2）针对不同的监测对象和要素，采用全面布控和重点监测相结合的原则，基于星机载多光谱和星载极化干涉SAR技术，构建了空–天协同的矿山遥感监测技术体系，实现了矿山生态环境多尺度、连续性、整体性监测和多要素信息协同监测的目标。
（3）Sentinel-1数据是InSAR监测中最常用的数据源，但受限于其精度不高和数据缺失等问题，在本次地表形变监测中应用效果不够理想，在后期开展矿山监测时，在考虑经济可行性的前提下，可以选择RADARSAT-2、ALOS-2和TerraSAR-X等精度更高的数据源。
（4）针对存在煤火隐患的矿山，除文中提到的3种常用遥感数据源外，可以采用热红外遥感测量技术对地表温度进行反演，圈定高温异常区，及时发现煤层着火点或煤层自燃隐患，采取相应措施。热红外数据源在矿山生态环境监测中同样具有较好的应用效果和前景。
（5）遥感技术有其自身的局限性，可以与物联网、现场监测等技术手段联合应用，构建空天地深一体化立体监测体系。未来，在现有矿山生态环境监测技术手段的基础上，充分发挥AI、大数据、机器学习等技术优势，通过新的智能算法及模型对海量遥感数据进行处理、分析和信息挖掘等进行有效利用，构建“多网融合+实时监测+智能作业+任务协同+全面感知+自主决策”的矿区智能生态环境监测预警体系（陈国良等，2023），大幅提升矿区生态环境智能监测及预警水平。
-
![]()

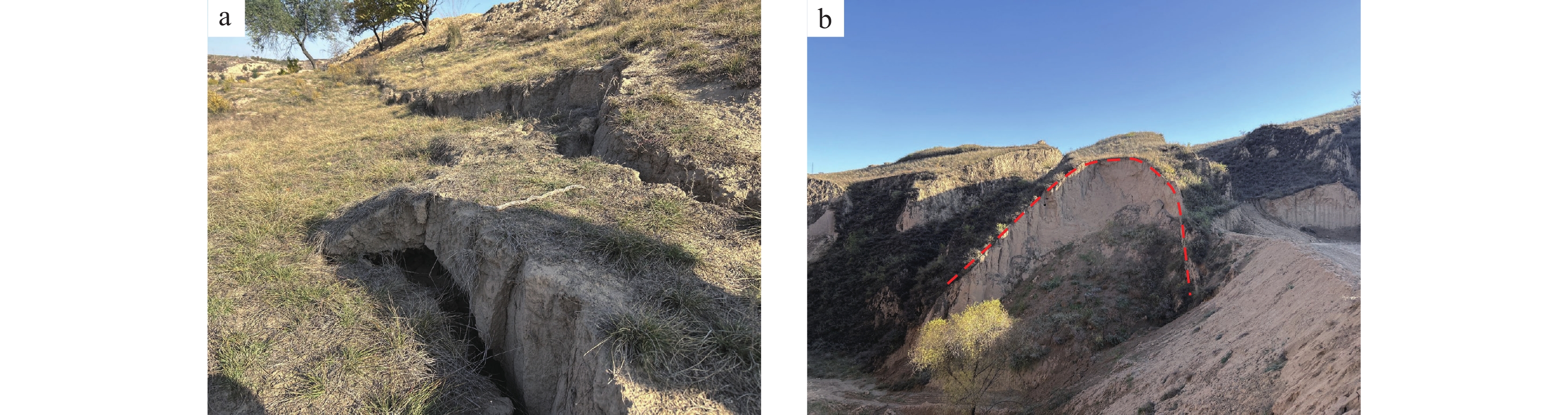

图 2 采矿引发的地裂缝和不稳定边坡
a. 地裂缝；b. 滑坡
Figure 2. Ground cracks and unstable slopes caused by mining
![]()

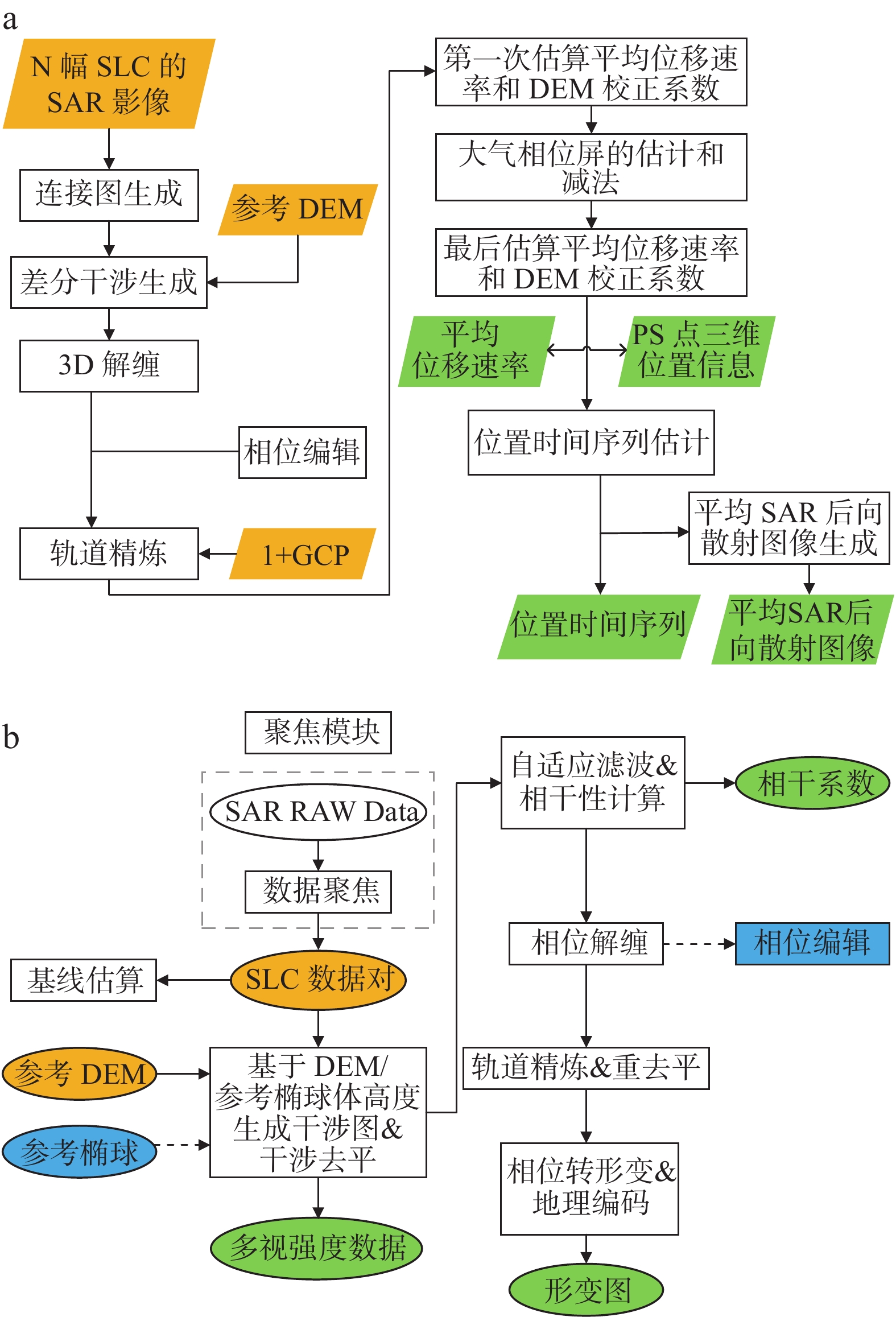

图 3 数据处理流程（引自《SARscape产品白皮书——2022年》）
Figure 3. Data processing flow
a. D-InSAR；b. SBAS-InSAR
![]()

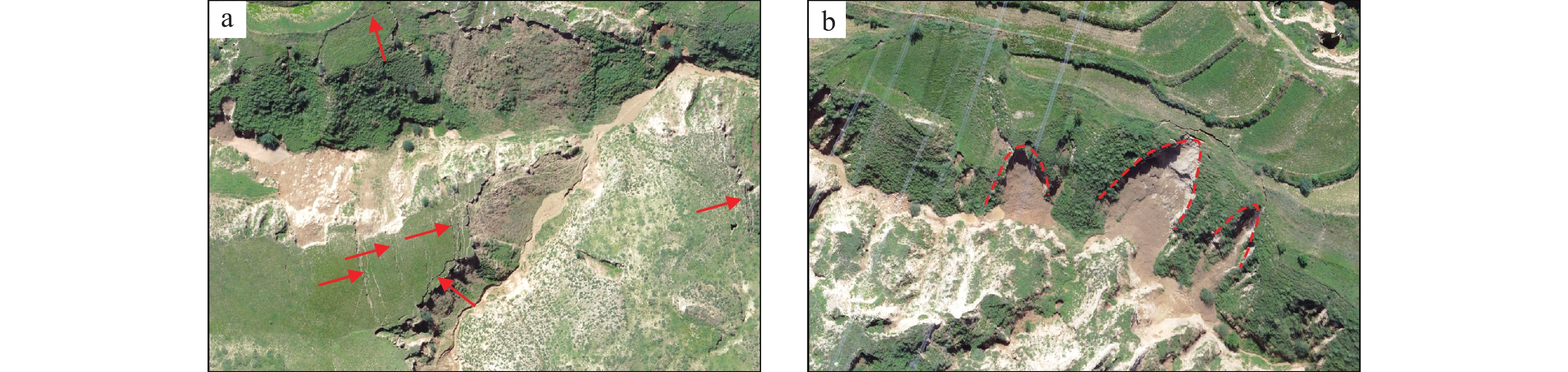

图 4 地质安全隐患遥感解译标志（数据源：无人机正射影像）
a. 地裂缝；b. 黄土崩塌
Figure 4. Remote sensing interpretation of geological safety hazards
![]()

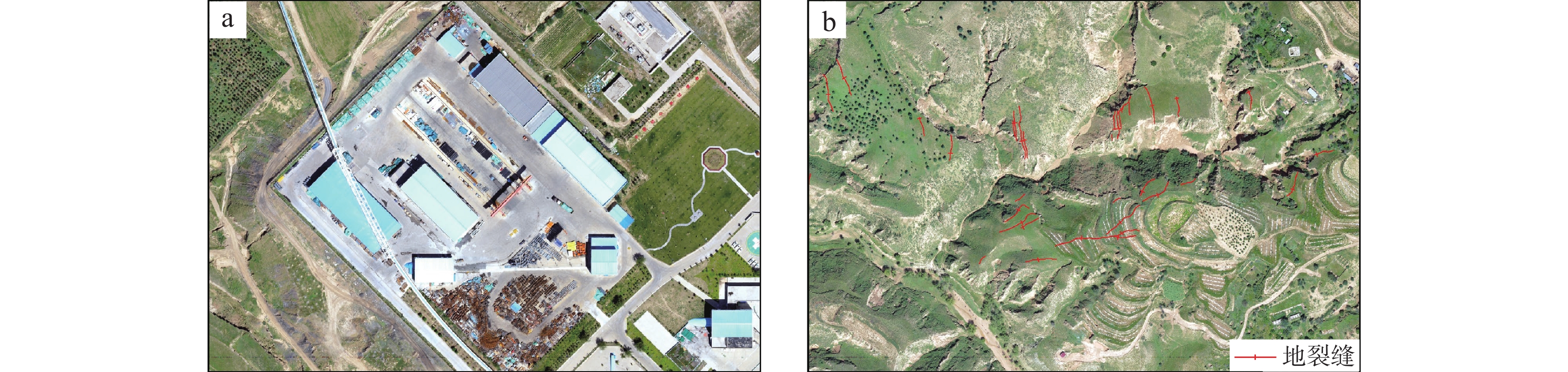

图 5 土地损毁遥感解译标志（数据源：GF-2）
a. 压占损毁；b. 塌陷损毁
Figure 5. Remote Sensing interpretation sign of land damage (Data source: GF-2)
![]()

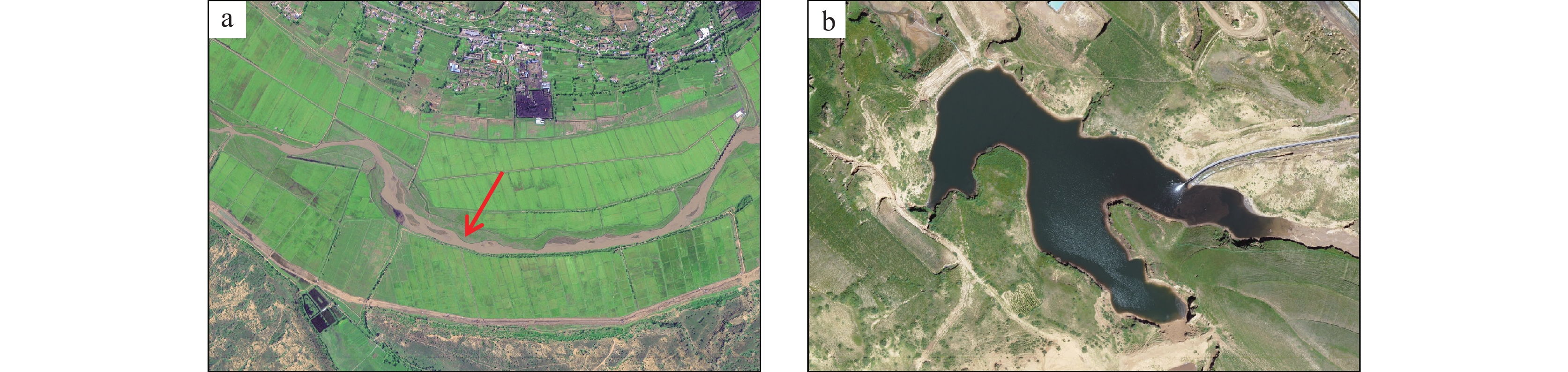

图 6 地表水体遥感解译标志（数据源：GF-2）
a. 河流；b. 水库
Figure 6. Surface water interpretation markers (Data source: GF-2)
![]()

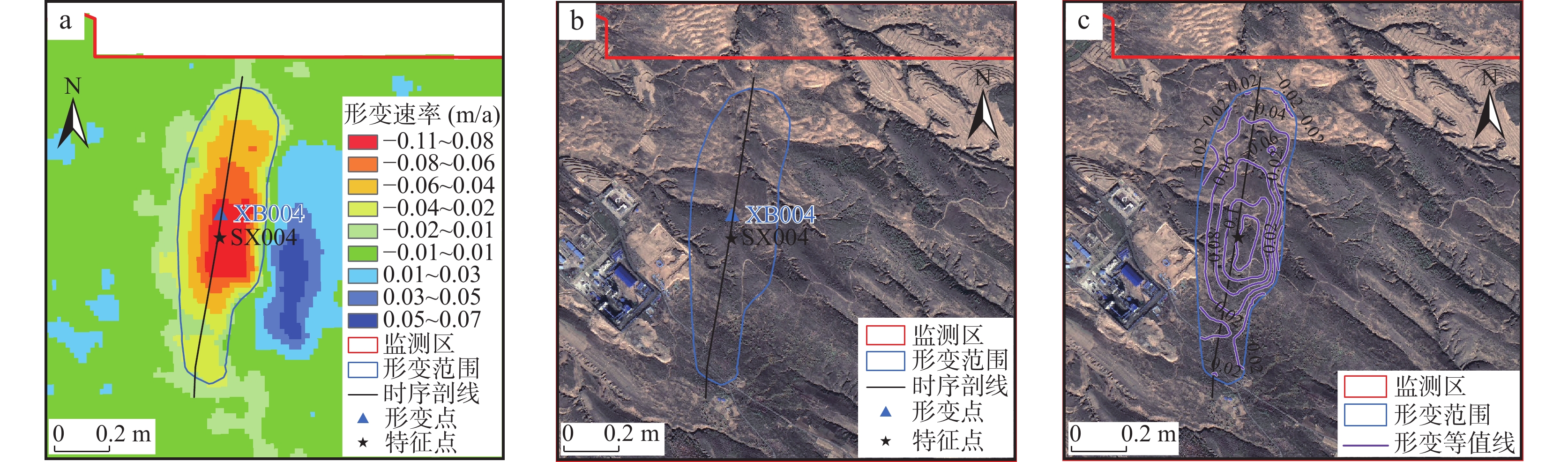

图 9 XB004形变区的InSAR、光学影像及等值线图
a. InSAR；b. 光学影像；c. 等值线
Figure 9. InSAR, optical image and contour map of the deformation region of XB004
![]()

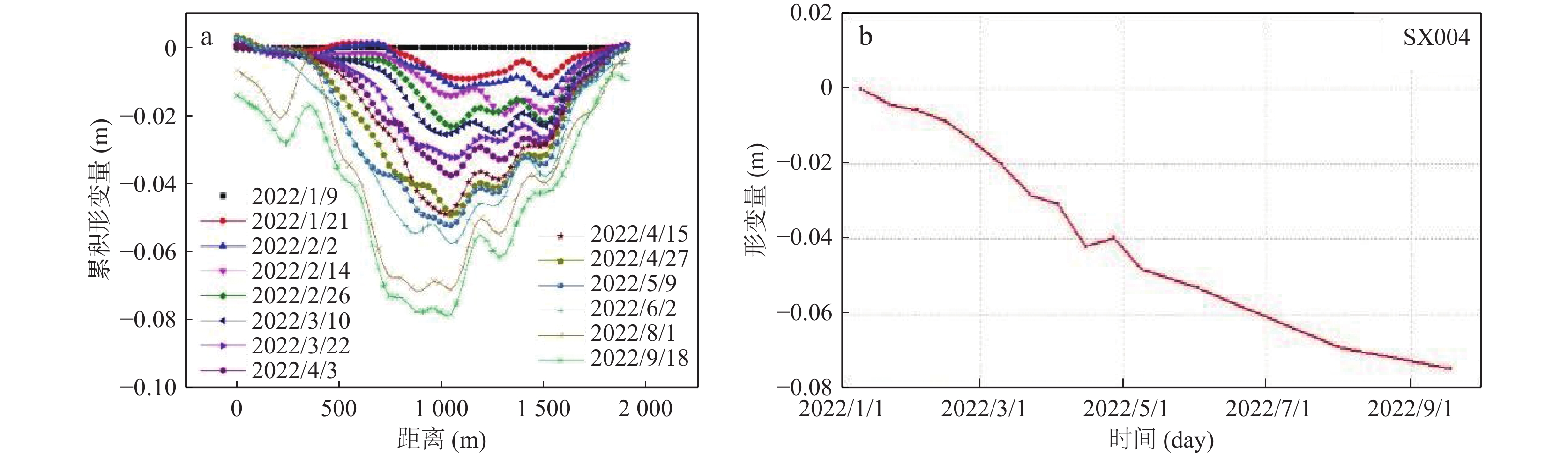

图 10 XB004形变区工作面走向剖线及特征点时序剖线
（a）.工作面走向剖线；（b）.特征点时序剖线
Figure 10. XB004 deformation zone working face strike profile and feature point time series profile
表 1 遥感数据源一览表
Table 1 List of remote sensing data sources
数据类型 数据源 空间分辨率（m） 特点及用途 合成孔径雷达 Sentinel-1 5×20 全天候、全天时、空间覆盖连续，
用于监测地面塌陷范围及沉降量高分卫星遥感 GF-1 2 获取方便、成本低，GF-1主要用于监测植被状况，
GF-2用于监测地表水体、土地损毁范围和程度等GF-2 0.8 无人机遥感 1∶ 1000 航空摄影0.1 分辨率高，灵活机动，主要用于监测地裂缝、
崩塌、滑坡和不稳定边坡等点上要素
下载: 导出CSV
表 2 月度形变信息
Table 2 Monthly deformation information
月份 SAR成像时间 影像间隔时间（d） A区域最大
形变量（m）B区域最大
形变量（m）1 20220109_20220202 24 −0.025 −0.041 2 20220202_20220226 24 −0.030 −0.045 3 20220226_20220403 36 −0.039 −0.046 4 20220403_20220427 24 −0.031 −0.039 5 20220427_20220602 36 −0.059 −0.041 6～7 20220602_20220801 60 −0.030 −0.049 8～9 20220801_20220918 48 −0.044 −0.028
下载: 导出CSV
表 3 植被覆盖度分级统计情况
Table 3 Vegetation coverage classification statistics
序号 分级 植被覆盖度（%） 面积（hm2） 比例（%） 1 高覆盖度 ≥70 0.0126 0 2 较高覆盖度 50～70 1483.08 26.41 3 中等覆盖度 30～50 3913.307 69.70 4 较低覆盖度 10～30 1.4217 0.03 5 低覆盖度 ＜10 0.0215 0 建设用地、水体 216.9214 3.86 合计 5614.7642 100
下载: 导出CSV
-
